Re!

Désolé pour avoir mis l'image sous forme d'URL, je ne savais pas que je n'avais pas le droit…

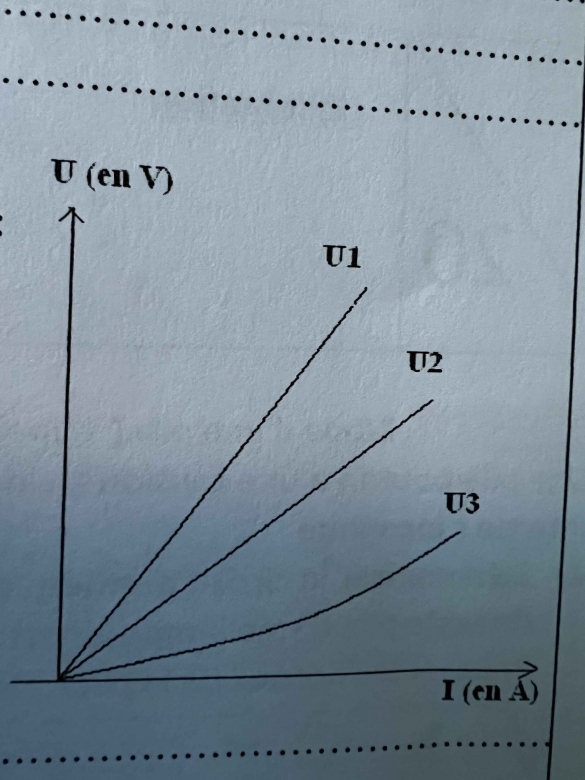

Voici mes recherches:

U1 : droite passant par l'origine
U2 : droite passant par l'origine, mais avec un coefficient directeur inférieur à celle de U1
Donc :
U1 : caractéristique du dipôle ohmique R= 160 ohms car c'est une droite passant par l'origine (la tension qui passe aux bornes de la résistance est proportionnelle à l'intensité du courant qu'elle reçoit)
U2 : caractéristique du dipôle ohmique R'= 70 ohms car c'est également une droite passant par l'origine, avec cependant un coefficient de proportionnalité plus faible que celle de U1, la résistance du dipôle de cette caractéristique U2 est donc plus faible que la résistance du dipôle ayant pour caractéristique U1.

Pour la lampe, on en déduit que c'est U3, mais comment l'expliquer ?

Bonsoir,

C'est bien ça !

Etant donné que la caractéristique de la lampe n'est pas vraiment censée être au programme, on justifie donc pour U1 = f(I) et U2 = f(I), il ne reste donc que U3 = f(I) par déduction.
