CAP/BEP Electriciter
Posté par famas-king

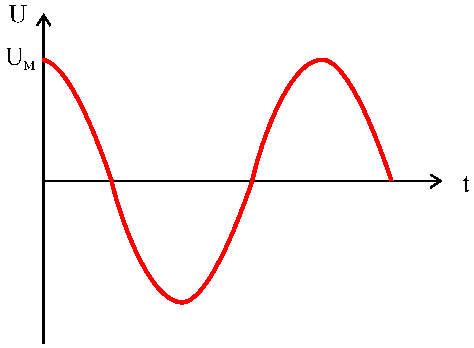

Un oscillogramme représentant la tension dans un circuit monophasé composé d'une bobine (R=65ohm - L=0,15H).
Echelles:
t:1ms/division
U:5V/division
ON DEMANDE:
1- La valeur de Umax et de Ueff.
2 - Les valeurs de la période, de la fréquence et de la pulsation du signal.
3 - La valeur de l'impédance du circuit si w=314rd/s.
Salut,
1. Umax = UM = .....
Ueff = Umax/
2 = ......

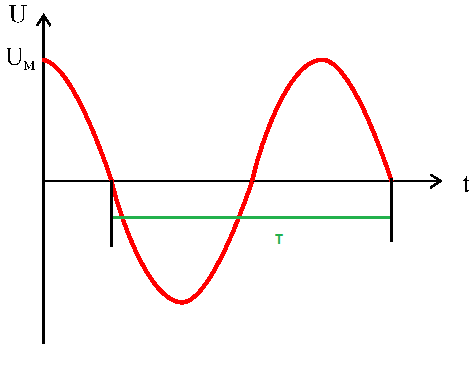

2.
puis f = 1/T
3. Il n'y a qu'une bobine dans le circuit donc Z = L.w = .....
Citation :
3. Il n'y a qu'une bobine dans le circuit donc Z = L.w = .....
3. Il n'y a qu'une bobine dans le circuit donc Z = L.w = .....
En es-tu sûr ?
Citation :
composé d'une bobine (R=65ohm - L=0,15H)
composé d'une bobine (R=65ohm - L=0,15H)
L'impédance complexe d'une bobine réelle est
