Calculer une tension dans un circuit

Posté par
lachgar 01-04-16 à 18:14

Bonjour à tous.

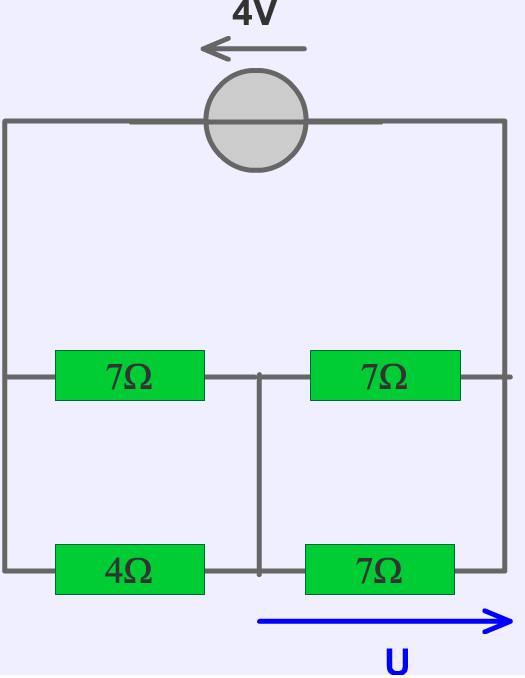

Est ce que vous pouvez me dire quel théorème à utiliser pour calculer U?
Merci d'avance.

Calculer une tension dans un circuit

Posté par
quarkplusre : Calculer une tension dans un circuit 01-04-16 à 18:47

Bonjour ,
Il faut trouver l'équivalent des 4 résistances en 3 étapes :
1 - équivalent 7 et 4 ohms à gauche  soit R1
2 - équivalent  7 et 7   à droite  soit R2
3 - équivalent R 1   et R2
Calculer I   dans le circuit .
On obtient U  aux bornes de l'équivalent R2
