Calculer une intensité//tension//

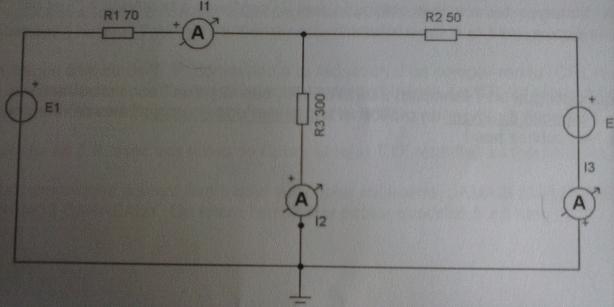

Bonjour j'ai un problème sur un exercice en effet on me donne un Schéma le voici :
Désoler pour le lien mais j'arrive pas a recadrer l'image pour quel soit dans les normes imposées
et sur ce Schéma on a
E1 ET E2 = 15V
R1 = 70 ohm
R2 = 50 Ohm
R3 = 300 Ohm
On me dit : R1 et R3 seront réalisées par une boite à décades et R2 par une seconde
----Déjà : Ça ve dire quoi la phrase que j'ai marqué au dessus ?
----Ensuite on me demande de calculer les Intensités
il y'en a trois on me donne les réponses... et a moi de trouver les calculs
-19 mA
-26.58 mA
-45.57 mA
alors J'ai commencer par R1
donc
P=RI
I=P/R
I=15/70 =0.214A = 214mA
Apparament on trouve pas la bonne réponse... de l'aide svp ?
Apres on me demande de calculer la tension aux bornes de chaque résistance, la j'utilise U=RI non ?
Edit Coll : image placée sur le serveur de l'
Merci d'en faire autant la prochaine fois !
Bonjour
P=RI ? Que représente P ?
Pour trouver les intensités, plusieurs solutions :
* Théorème de Millman, si vous connaissez, pour calculer la tension commune aux trois dipôles (E1+R1)//R3//(E2+R2)
* Ou appliquer le théorème de superposition pour calculer I1 et I2, puis déterminer par la loi des noeuds
Bon courage
Elle fonctionne pour un résistor ohmique linéaire ; en général, on attribue la variable P à une puissance et rarement à une tension électrique.

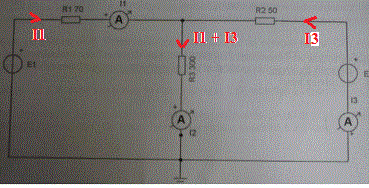

E1 = R1.I1 + R3.(I1+I3)
E2 = R2.I3 + R3.(I1+I3)
15 = 70.I1 + 300.(I1+I3)
15 = 50.I3 + 300.(I1+I3)
15 = 370.I1 + 300.I3
15 = 350.I3 + 300.I1
I1 = 0,0190 A = 19 mA
I3 = 0,0266 A = 26,6 MA
I2 = -(I1 + I3) = - 0,0456 A = -45,6 mA
-----
Sauf distraction.
oui, sauf que I2 = I1+I3.
La méthode est correcte, peu pratique pour un circuit plus complexe, sauf dans le cas d'une résolution par ordinateur.
Oui, sauf que I2 = I1+I3.
et ceci compte-tenu du sens de branchement de l'ampèremètre.
Si tu essaies de rivaliser en électricité avec moi pour trouver la méthode la plus adéquate à la résolution d'un problème donné ... il va falloir t'exercer sérieusement.
En fait, j'ai eu 2 schémas différents sur 2 sites différents avec le même problème ... et les ampèremètres branchés autrement ...
Donc ne pas tenir compte des signes indiqués.
Les corrigés au besoin.
Sur le schéma donné,avec I2 orienté vers le bas, comme le suggère la disposition de l'ampèremètre, on a I2 = I1 + I3
Oui, voir mes messages précédents.
Et donc I2 = 45,6 mA ... avec le schéma dessiné
... et -45,6 ma comme indiqué dans l'énoncé initial si on prend le schéma trouvé sur d'autres sites.
On a donc un schéma dans l'énoncé ici et des réponses de corrigé proposées qui correspondent à un schéma sur d'autres sites.
Plus rien ne m'étonne.
RE:
j'comprend pas comment vous faites pour passer de
15 = 70.I1 + 300.(I1+I3)
15 = 50.I3 + 300.(I1+I3)
a ça :
15 = 370.I1 + 300.I3
15 = 350.I3 + 300.I1
=============================================
moi je trouve plutôt ça :
15= 70.I1 + 300.I1 + 300.I1+I3
15= 50.I1 + 300.I1 + 300.I1+I3
