Calculer intensité et tension avec schema electrique

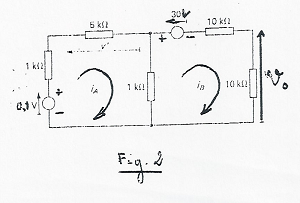

Bonjour, je ne vois pas comment on peut calculer v0 avec ce schema. Il faut utiliser la loi d'ohm ?
Voici l'enoncer :
Calculer la tension v0 aux bornes de la resistance de R=1.8kohm.
Donner votre reponse avec une methode de votre choix et celle de Millman
Je me suis tromper d'ennocé :
C'est celle-là : Calculer la tension v0 aux bornes de la resistance R=10kohm par la methose de votre choix. Respeter les conventions du schéma
Bonjour,
Tu dois effectivement utiliser la loi d'Ohm qui te donne la relation entre iB et v0
Mais tu dois également utiliser la lois des mailles (regarde les énoncés des lois de Kirchhoff dans ton cours) qui te permet d'établir un système de 2 équations (tu as 2 mailles) à 2 inconnus iA et iB
Tu résouds ce système afin de déterminer iB.
Il est indiqué de bien respecter les conventions de sens données par le schéma ... cela a son importance car elles ne sont pas les mêmes sur les 2 mailles.
Est ce plus clair?
