Bonjour

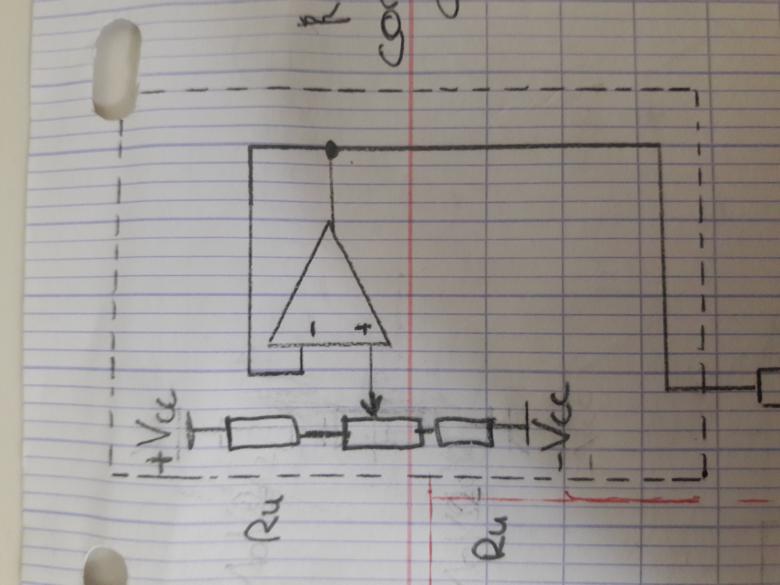

Alors voila le but de l'exercice est de dimensionner les deux résistances R4 sachant qu'il y a un potentiomètre de 10kohm entre elles pour crée un tension continue + ou - 5V; mais je ne sais pas trop comment calculer la tension V+ de l'AOP, je voulais faire un pont diviseur de tension mais on est relier a vcc- et non a la masse ; ou alors un millman mais avec le potentiomètre je ne sais pas trop comment m'y prendre
Salut,
I dans les 3 résistances série : I = 2.Vcc/(2.R4 + 10000)
Sur le potentiomètre : U = 10000*I = 20000.Vcc/(2.R4 + 10000)
et on veut U = 2*5 = 10 V
20000.Vcc/(2.R4 + 10000) = 10
20.R4 + 100000 = 20000.Vcc
R4 = (20000.Vcc - 100000)/20
R4 = 1000.Vcc - 5000
On doit donc connaître Vcc pour calculer R4.
Si, par exemple, Vcc = 15 V --> R4 = 15000 - 5000 = 10000 ohms
Si, par exemple, Vcc = 12 V --> R4 = 12000 - 5000 = 7000 ohms
Sauf distraction.
j'ai moyen compris
mais pourquoi U doit etre de 10 V
sinon le reste c'est une simple loi des mailles si j'ai bien compris alors il ne faudrait pas différencier vcc+ et vcc- ?
j'ai moyen compris
mais pourquoi U doit etre de 10 V
sinon le reste c'est une simple loi des mailles si j'ai bien compris alors il ne faudrait pas différencier vcc+ et vcc- ?
j'ai moyen compris
mais pourquoi U doit etre de 10 V
sinon le reste c'est une simple loi des mailles si j'ai bien compris alors il ne faudrait pas différencier vcc+ et vcc- ?
dsl pour le triple message probleme de co...
moi j'étais partie sur l'idée de calculer v- = vs et v+ mais je sais trop comment commencer pour calculer v+
