Niveau licence

Calcul valeur moyenne

Posté par
Titouan35 21-05-20 à 12:02

Bonjour à tous et à toutes,

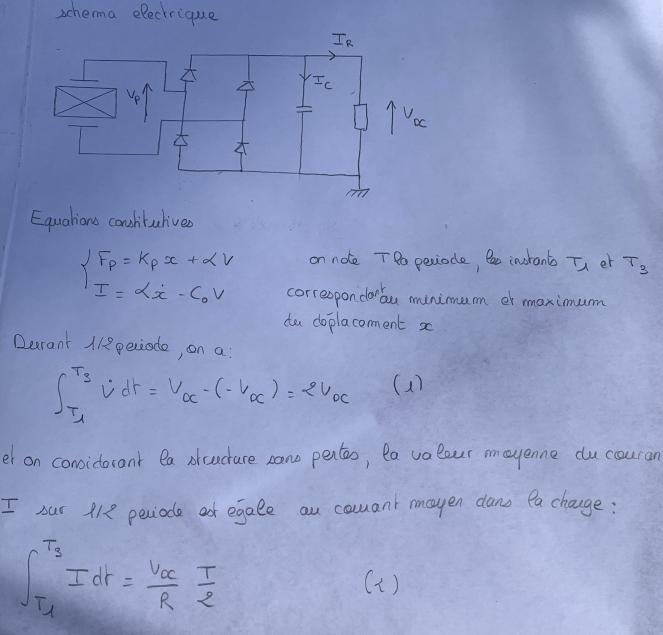

Je viens vers vous car je rencontre quelques difficultés de compréhension. J'ai un montage électrique composée d'un élément piézoélectrique auquel on a relié un pont redresseur avec ajout d'un filtre capacitif. Je vous joins une photo.
Je ne comprends comment arrive-t-on aux résultats trouvés pour les deux équations (1) et (2).

En vous remerciant pour votre précieuse aide,
Bonne journée.

Calcul valeur moyenne

Posté par re : Calcul valeur moyenne 21-05-20 à 12:24

Bonjour,

Ce n'est pas très clair : le V et le I des calculs ne se retrouvent pas sur le schéma.

Ce qu'on peut dire de manière simple est, par la loi des noeuds, $i_{piezo}=i_C+i_R$ , comme $<i_C>=<C \frac{dV_C}{dt}>=0$ à cause du régime permanent, on a $<i_{piezo}>=<i_R>=\frac{V_{DC}}{R}$

Posté par re : Calcul valeur moyenne 21-05-20 à 14:53

Merci beaucoup pour votre réponse ! J'ai finalement réussi à retrouver les expressions ... Désolé du dérangement.
Merci encore et bonne journée,
