Bonsoir,

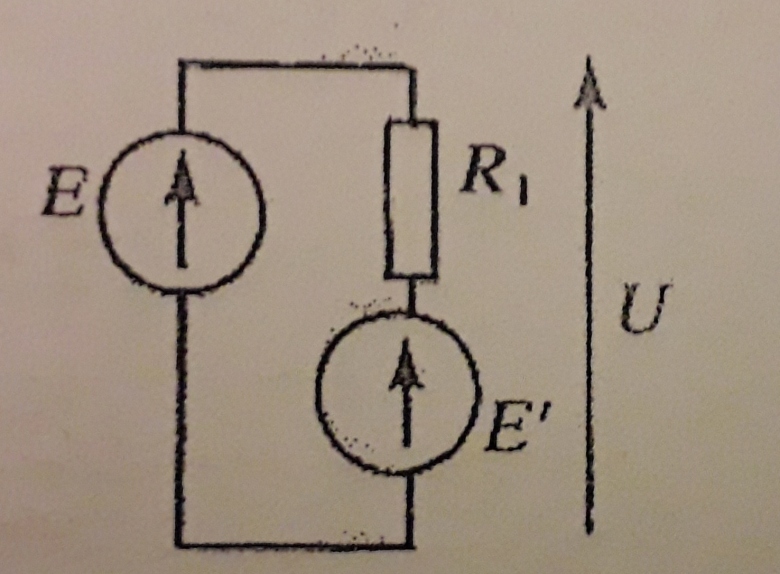

Voici un exercice que j'ai fait cette année mais je n'ai pas la correction, il peut paraître évident mais je bloque (l'objectif est de calculer U).
Comme E' est de "l'autre sens" je crois qu'il a la convention récepteur.
Ur+E'=U Ur=R1.I I=(E-E')/R1
Donc U=E
Et en faisant la loi des mailles : E=Ur+E'
Alors je ne sais pas si l'exo est tout simple, si je n'ai pas compris quelque chose ou je tourne en rond.
Bonjour
Le générateur de gauche impose la tension. Revois dans ton cours ce qu'est un générateur idéal de tension.
D'acc,
Autre question:

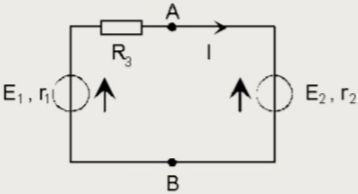

Pour moi Va-Vb= E1-E2-I(R1+R2+R3).
Ensuite je me suis rendu compte que ça fait 0 ( loi des mailles).
Je ne comprends pas comment ils font pour trouver ce résultat.
** image supprimée **
Ton corrigé a raison. Il commence par écrire que la tension entre A et B est, d'une part, celle aux bornes de l'association E1 r1 R3, d'autre part, celle aux bornes de l'association E2 r2. Il te faut revoir les conventions d'orientations des dipoles et la loi d'Ohm. Suivant qu'une résistance est orientée en convention récepteur ou en convention générateur, la loi d'Ohm s'écrit U=R.I ou U=-R.I ...
Tout cela doit être dans ton cours. Sinon, internet...n
Je vois maintenant, je croyais qu'un générateur et sa résistance interne avait forcément un sens opposé...
