Bonjour à tous,

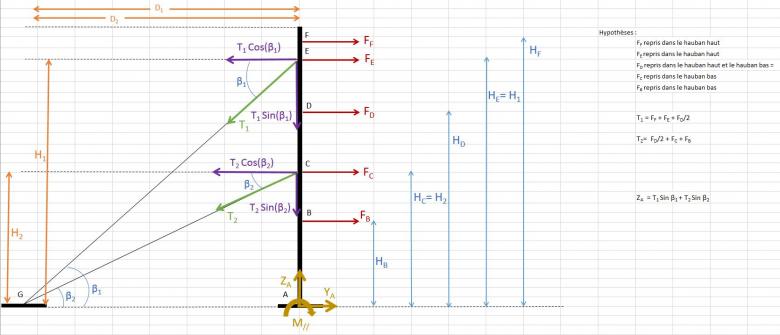

Je viens vers vous pour un problème de structure ( voir image)
Au point A se trouve un encastrement
Au point C et E, j'ai simulé une liaison ponctuelle bloquant le déplacement suivant l'axe Y.
Je dois trouver l'ensemble des réactions en pied de poteau. Pour ce qui est de l'effort vertical, c'est Ok, de même pour le moment parallèle qui est repris dans le hauban mais pour l'effort tranchant je n'y arrive vraiment pas, malgré un PFS puis torseur de cohésion en utilisant le théorème de superposition en isolant uniquement la barre noire...
Voilà, si quelqu'un aurait une piste pour m'aider
