Bonjour,
Je suis nouveau sur le forum.
Si je me suis trompé de forum orienté moi SVP.
Pouvez m'aider à résoudre ce problème que je rencontre dans ma vie professionnelle ?
J'ai un canal d'amené, la hauteur d'eau est toujours régulé à 1 m minimum
Je dois percer un orifice de restitution dans le mur de ce canal d'une largeur de 0,50m
Mon débit minimum de restitution doit être de 85 l/s
La sortie de cette restitution est équipé d'une vanne elle permet le décolmatage de l'orifice,
Ouverture totale égale un débit de 100L/S
Ce débit restitué de 85l/s est réceptionné dans un bassin maçonné de :
Longueur : 1m Largeur : 0,50m Hauteur : 0,50m Epaisseur 0,15m
équipé d'un déversoir.
Un repère de la hauteur de déversement doit permettre de contrôler que
La restitution dans le cour d'eau est correcte.
Mes deux problèmes à résoudre sont :
Diamètre de l'orifice à percer
Largeur du déversoir et hauteur de la lame déversante pour
régler la vanne à 85 l/s
Merci pour votre aide
Bonjour,
Un problème de débit s'est un problème de largeur de conduite mais avant tout un problème de vitesse d'écoulement.
Si on considère un orifice de 0,50 m de diamètre sachant que l'eau s'écoule à 0,5 m par seconde alors on a à peu près 100L/s de débit.
Bonjour,
Ci-joint plan de mon probléme de débit
http://www.picdo.net/Fichiers/c9ded873d70c1362120aed7ec11388/plan.docx
Bonsoir,
Le plan plus clair
http://www.picdo.net/Fichiers/bc8e4763479b0971111a5d685c112e7/PLAN-DEBIT.jpg
Bonjour,
Comme je vous l'ai mentionné, il nous faut connaître la vitesse d'écoulement du fluide passant par l'orifice crée.
Si le problème peut se ramener à un cas d'hydrostatique moyennant quelques hypothèses:
- l'eau est un fluide parfait incompressible.
- la section d'écoulement doit être très inférieure à la largeur du canal.
D'après l'équation de Bernouilli et les conséquences de Torricelli on peut en déduire que cette vitesse vaut où g est l'accélération dûe à la pesanteur (9.81 m.s-2)
et h la hauteur qu'on considérera comme la distance la plus court entre la surface de l'eau du canal et l'orifice.
Revenons au débit en sortie:
Ds = Vs**r[sup][/sup] où r le rayon de l'orifice.
Il faut reste donc à résoudre un polynôme à résoudre pour trouver r en fonction du débit minimal que vous voulez en fonction de la hauteur minimal d'eau dans le canal.
Pour vous donner une idée des grandeurs:
Pour un orifice, au plus bas du canal, de 20 cm de diamètre on s'attend à environ Vs = 3,96 m/s
soit environ un débit de 124 L/s (théorique !! tant que 20 cm << 1 m)
Bonsoir,
Merci pour votre aide.
Comme le plan que j'ai joint le montre
Mes deux problèmes à résoudre sont :
Diamètre de l'orifice à percer
Largeur du déversoir et hauteur de la lame déversante pour
régler la vanne à 85 l/s
Merci pour votre aide
Bonjour,
Je ne sais pas comment faire.
J'ai vraiment besoin de résoudre Ce problème que je rencontre dans ma vie
professionnelle.
Mes connaissances en mécanique des fluides sont nulles.
Mes études lointaines.
Aide-moi SVP.
Merci pour votre attention
Bonjour,
Je vous ai proposé une méthode pour calculer le diamètre de l'orifice à percer, appliquez-là.
Choisi la position du trou au plus bas possible comme je l'ai dis. Ici à 80 cm de la surface minimal d'eau c'est-à-dire, à 20 cm du sol.

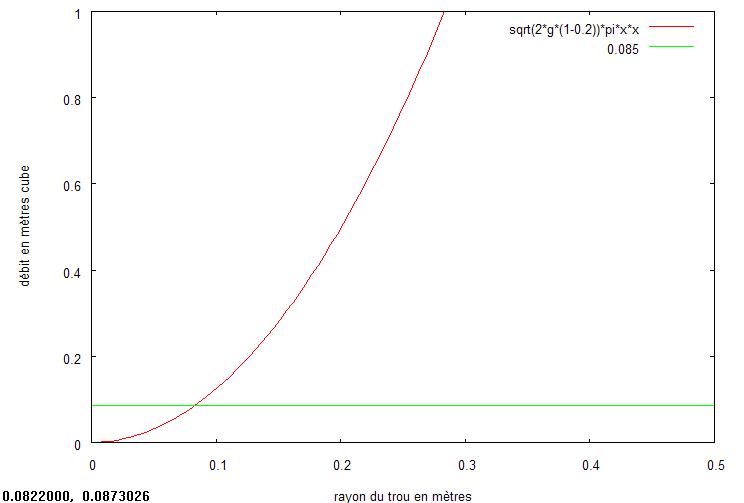

Le graphique représente le débit sortant du trou en fonction du rayon que vous aurez percé.
La limite verte correspond à votre débit minimal. Attention, puisque vous avez percé le centre à 20 cm du sol vous ne pouvez biensûr qu'avoir un diamètre maximal de 20 cm.
Sinon vous pouvez observer une zone entre l'abscisse d'intersection en la courbe rouge et verte et l'abscisse 0.1 (r=10cm) qui correspond à votre marge d'erreur possible, soit grossièrement 8,2 cm < R < 10 cm. En résumé dans ce cas de figure pour le centre à 20 cm du sol, vous devez créer une ouverture au minimum d'environ 16,4cm.
Note : Vous avez deux degrés de liberté pour choisir votre trou, sa position et son diamètre pour le débit.
