Calcul de tensions dans un circuit électrique
Bonjour,
je vous écris car j'ai un problème concernant l'additivité des tensions et notamment le positivité et la négativité de celles-ci.

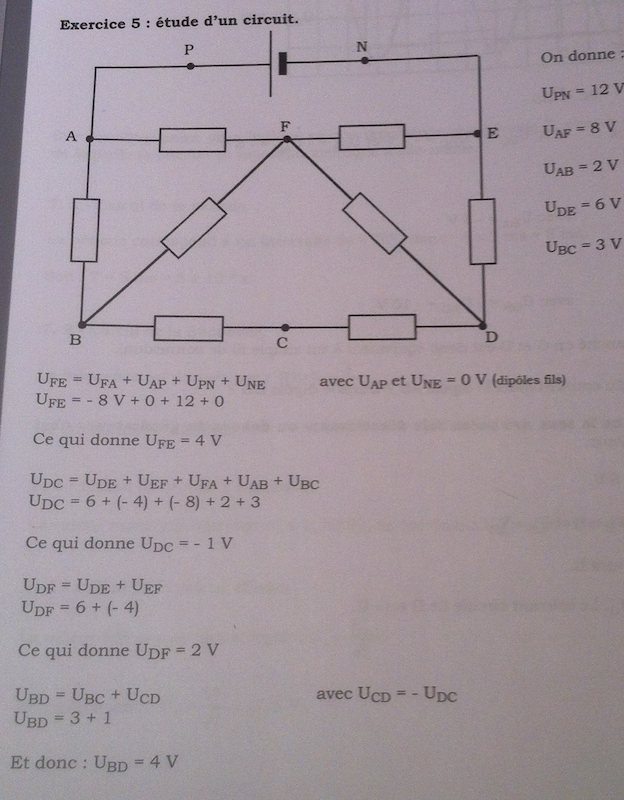

Pour illustrer mon propos je joint une photo d'un exercice.
La consigne est de calculer les tensions UFE, UDC, UDF et UBD.
Le problème est que je ne comprend vraiment pas comment choisir le sens des tensions : pourquoi dans le cas de UFE il faut choisir UFA et UPN et non pas UFA et UNP ou bien UAF et UPN ? Je suis totalement perdu ...
En espérant avoir était clair, n'hésitez pas à me demander des précisions, toutes les réponses seront les bienvenues
Bonne soirée !
Salut,
En général une convention prise :
UPN = différence de potentiel entre P et N
donc le sens de la flèche est de N à P.
Sinon ensuite pour les résistors (ou résistances) :
UAF = différence de potentiel entre A et F
donc F --> A
et ainsi de suite
Merci pour ta réponse
Le problème c'est que je ne trouve jamais le bon résultat car je ne sais jamais quoi utiliser au niveau du sens UPN ou UNP et comme ça change le signe de la tension et bien ça fausse tout ...
