Bonsoir,

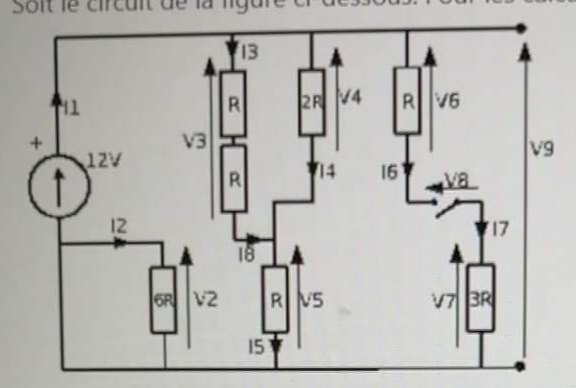

pourriez vous m'aidez a calculer les tensions V2 à V9 sachant que R = 1ohm.
Merci d'avance
Bonsoir ,
Si vous ne dites rien de votre travail personnel , cela va être difficile de vous aider .
Essayons quand même :
V2 : V2 se mesure aux bornes de la résistance 6R . Comment est placée la résistance 6R par rapport au circuit général . Quel courant peut il circuler dans la résistance 6R ?
Justement je voudrai bien appliquer mon cours mais je ne vois pas comment désolé.
Pour V2, je pense qu'elle est placé à la fin du circuit générale mais je saurai dire quel courant circule dedans.
La résistance 6R est placé en parallèle d'un simple câble, mais du coup sachant que l'électricité essaye toujours de faire le moins d'effort possible, la tension V2 =0 volt ?
OUI , elle ne sert strictement à rien , c'est un piège , tout le courant circule dans la câble retour théoriquement de résistance nulle , et pratiquement de résistance très très faible .
Passons à V9 : à vous ( facile ) .
OUI , vous pouvez déplacer un voltmètre fictif tout le long des câbles externes horizontaux , vous arriverez directement à la source , tous les points le long des câbles directs sont au même potentiel .
V6 , V7 ? à vous ( facile )
OUI , l'interrupteur est ouvert , aucun courant ne circule dans les 2 résistances , les 2 bornes de chaque résistance sont respectivement au même potentiel , un voltmètre fictif indiquerait 0 . Attention , je ne dis pas que c'est le même potentiel pour les 2 résistances .
Donc , maintenant , votre réponse pour V8 ?
NON , relisez bien ce que j'ai essayé d'expliquer pour les potentiels des résistances ( V6 et V7 ) .
Je ne vois pas quelle formule vous tentez d'appliquer ...
Les résistances R et 3R sont " 'en l'air " , elles ne sont ni en parallèle , ni en série quand l'interrupteur est ouvert , Aucun courant ne circule , aucune chute de tension aux bornes des résistances ...
Oui , 12 V , la tension V9 se retrouve en V8 puisqu'il n'y a aucune chute de tension dans les résistances .
Pour le reste , il apparaît clairement un groupement de 2 + 1 résistances en parallèle , en série avec une 4 ème résistance , donc un peu de calcul .
Mais , sans aucun calcul pour commencer , que peut on dire de V3 et V4 ?
Pas de résultat au pif , SVP ....Cela ne sert strictement à rien .
Oui , 1 ohm ( unité SVP à chaque résultat ) pour le groupement .
En série avec 1 ohm de la résistance (V5 ) .
VOUS calculez le courant dans cette branche ,( ne me dites pas , je ne sais pas faire ...)
et VOUS calculez la chute de tension aux bornes qui vont vous donner
V3 = V4 = ..... Et V5 = .....
Alors en utilisant la formules du diviseur de tensions V3=v4 = 2/(2+2) x 12 = 6volts.
Ensuite pour v5 je ne vois pas vraiment, mais si je devais faire quelque chose je ferai v5 = v9-v3 =6volts mais je ne suis pas sur.
Faites selon ma méthode :
Quel est le courant dans la branche simplifiée des 2 résistances en série : 1 ohm + 1 ohm ?
Oui ,
Et maintenant appliquez U = RI aux bornes de chaque résistance et vous aurez les tensions cherchées !
Vérification : la somme de vos 2 tensions doit évidemment faire 12 V ....
Donc v3=v4 =6 volts
Et v5 =6 volts sachant qu'il y a une résistance d'un ohm et un courant d'entre de 6 volts ou je suis encore dans l'erreur ?
La résistance de V5 fait aussi 1 ohm , elle est parcourue par le même courant de 6 A ,
( le courant est le même dans toute la branche ) , quelle est la tension à ses bornes ?
Oui , mais qu'est ce qui vous étonne ???
V3 et V4 , c'est la même tension , c'est la même mesure prise 2 fois au même point ....
Donc , dans votre schéma , il y a en réalité seulement 2 tensions , celle aux bornes du groupement ( que nous avons réduit à UNE résistance équivalente ) et celle aux bornes de R(V5 ) .
Merci beaucoup je pense avoir compris ^^, ducoup pour les intensités ce serai :
I1= 12A
I2 =0A
I3=12A
I4=6A
I5=6A
I6=0A
I7=0A
I8=6A
?
ou pas du tout
I1 : je n'en sais rien , je le saurai à la fin ...
I2 , I6 , I7 = 0
I3 faux
I4 faux
I5= 6A juste , calculé ensemble
I8 faux ( en passant , voir que I8 = I3 )
I5 est forcément la somme de I3 et I4 .
Si vous aviez posté un énoncé complet , on aurait peut être fait autrement : poster TOUJOURS les énoncés complets ...
Excusez moi c'était les questions qui venaient après et je pensais pouvoir les résoudre de mon côté mais je me suis trompé , ducoup I8 = I3 = 3A car 6/2 =3 et donc I4 =3A aussi.
Je ne sais pas vraiment, je dirai que I1 =12 A car il n'y a pas de résistance mais je ne suis pas sur de moi
C'est quoi ce raisonnement , Si pas de résistance , pas de courant .
La source débite dans le circuit que nous avons réduit à une simple boucle , le courant est le même dans toute la boucle simplifiée qui forme un circuit fermé .
