Niveau iut
Calcul de tension/courant entre AetB
Posté par PABX
Bonsoir,

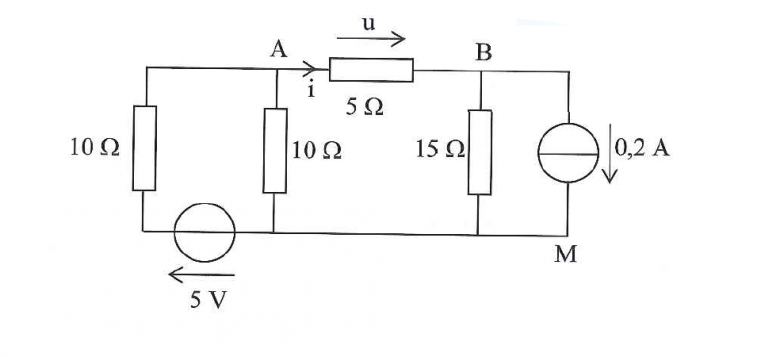

Je doit trouver U et i entre A et B, je sais que pour U je dois trouver -1,1V et pour I 0.22A si je ne me trompe pas.

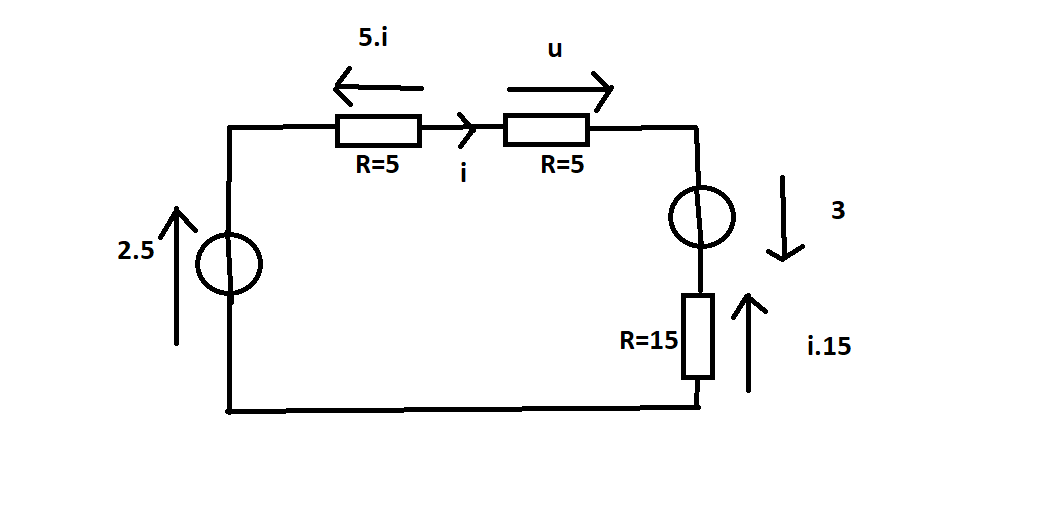

Cependant j'ai essayé en simplifiant le schéma avec les équivalences Thévenin/Norton :
Après avoir simplifié le schéma j'ai fait une loi des mailles et trouvé i=0.36 puis u=1.83 (ce qui est faux).
Merci d'avance pour vos réponses
Bonsoir
La méthode de la transformation Norton - Thévenin est sûrement celle qui nécessite le moins de calculs.Tu as obtenu le bon montage.
Les deux générateurs de tension apparaissent ainsi en série puisqu'ils tendent tous les deux à faire circuler le courant dans le même sens. La loi de Pouillet conduit à une intensité égale à :
Tu as réussi le plus difficile !
