Calcul de tension

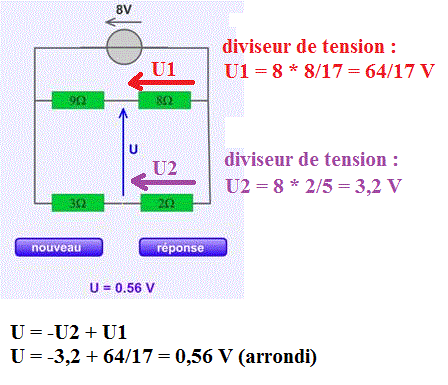

Bonjour, je n'arrive pas à résoudre cet exercice.
Le résultat est indiqué en dessous. Quelqu'un pourrait-il m'expliquer?
Je connais la loi des mailles, la loi des nœuds, les associations de résistance, les ponts diviseurs de tension et d'intensité.
Merci d'avance.
PS: Je n'ai pas vraiment le temps pour des indices, une explication claire me fera comprendre une bonne fois pour toute.
Bonjour.
En posant R = 9
, R' = 8 pour la branche du haut, parcourue par un courant d'intensité I, on a E = (R + R')I
I = 0.47 A
En posant R1 = 3 , R'1 = 2 pour la branche du haut, parcourue par un courant d'intensité I1, on a E = (R1 + R'1)I1 I1 = 1.6 A
On déduit : tension aux bornes de R : UR = R I soit UR = 9*0.47 = 4.235 V
De même : tension aux bornes de R1 : UR1 = R1 I1 soit UR1 = 3*1.6 = 4.8 V
Loi des mailles : UR1 = U + UR soit : U = UR1 - UR numériquement : U = 4.8 - 4.235 = 0.565 V
Au revoir.
