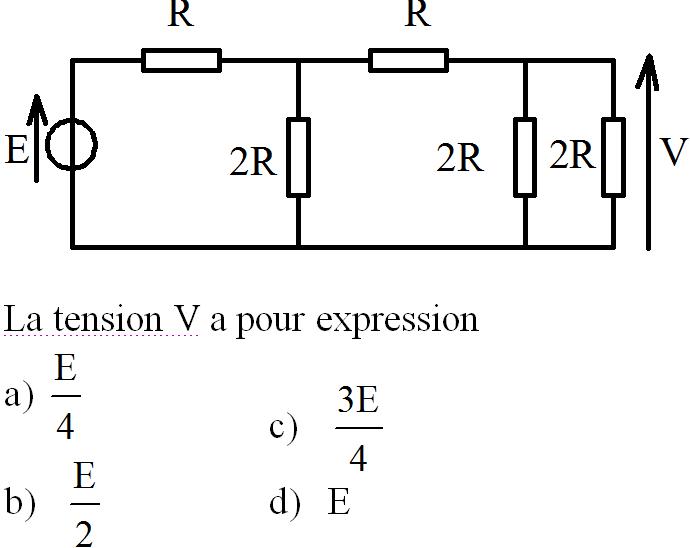

Bonjour, je n'arrive pas à déterminer la tension V uniquement en fonction de E ?

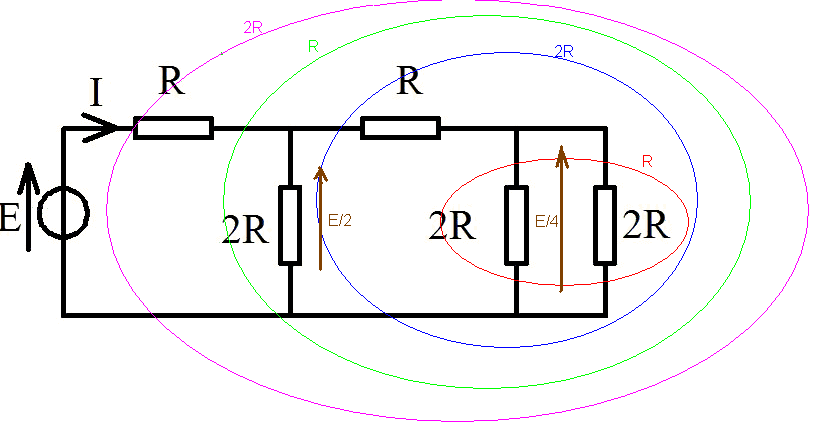

Directement à partir des résistances équivalentes entourées dans les différentes couleurs, on a ceci :
C'est la réponse a la bonne.
Sauf distraction.
Toute la résistance en vert est équivalente à R.
Donc on a une simple diviseur de tension (entre la résistance à la sortie du générateur et la résistance en vert) qui impose E/2 là où c'est écrit en brun.
La résistance en rouge est équivalente à R
Donc, on a un diviseur de la tension E/2 par 2 entre la seconde résistance R et la résistance rouge.
Donc on a sur la résistance en rouge un tension de (1/2) * E/2 = E/4
-----
C'est la méthode la plus rapide ici, mais d'autres méthoses peuvent évidemment aussi être utilisées ...
Si on ne se trompe pas, le résultat final sera évidemment le même.
