Bonjour à tous chères Physiciens ,

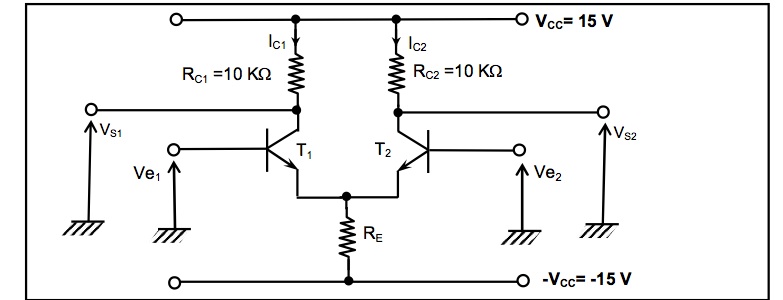

j'ai un tp pour ce mercredi, et je voulais savoir si certains d'entre vous pouvait m'éclairer pour le calcul de gain de cet AOP :
on me demande de calculer le gain en mode commun, c'est à dire quand Ve1=Ve2
puis de calculer le gain en mode Différentiel pour Ve1=Ve, Ve2=0 et Ve1=0 et Ve2=Ve
Je ne sais pas par quoi commencer si ce n'est que
Vs=Ad ( V+-V-) + Ac( V+-V-)/2
Cordialement
Bonjour,
Sauf erreur de ma part, il s'agit d'un calcul de ce genre...
On a :
Pour mesurer AC, on fait Ve1 = Ve2 = Ve ce qui supprime le terme avec AD (puisque Ve1 - Ve2 = 0).
Pour mesurer AD, il faudrait faire Ve2 = - Ve1 pour annuler le terme avec AC.
Si on fait Ve1 = Ve et Ve2 = 0, on a :
(1)
Si on fait Ve1 = 0 et Ve2 = Ve, on a :
(2)
En principe, on a :
(3)
En faisant (1) - (2) :
D'où :
En tenant compte de (3), on voit que :
Voilà qui répond à la question si j'ai bien compris...
S'il s'agit de faire des calculs sur l'étage lui-même, il s'agit alors de calculs sur un étage à transistors. C'est autre chose...
On peut calculer le gain de mode commun et le gain différentiel à partir des gains des transistors et de la structure de l'étage mais c'est un autre genre de "sport"...
Merci pour ta réponse très bien expliquée,
je suis pour ma part, passer par un schéma (voir photo) puis ensuite calculer le gain en mode commun (voir également photos)
shéma
*** image recadrée ***
calcul de AC :
** images effacées **
Cordialement
Edit Coll
Le gain en mode commun est nul si les transistors ont rigoureusement le même gain et si les résistances Rc1 et Rc2 sont rigoureusement égales.
Mais te donne-t-on des gains pour les transistors ?
(C'est ce qui se passe dans le cas idéal, le gain de mode commun est nul)
