Salut,

Mes connaissances sur le sujet commencent à s'éloigner, mais déjà,
* As-tu calculé le degré d'hyperstaticité de cette structure ?
Es-tu sûr des deux appuis en A et B ?

* As-tu vu la méthode de Cremona ?
Ou celle de Ritter ?
Ou la méthode des forces ?

Re
merci de vouloir m'aider pour mon sujet
voici ce que j'ai exactement
les profilés de chaque éléments sont des carres creux de 100*100mm de 5mm d'épaisseur
donc  c'est des poutres ,c'est n' est pas des barres pour leurs  applique les méthodes que tu m'as citées  le nœuds au milieux est une soudure je cherche l'effort a ce point là en fonction de la longueur l pour pouvoir dimensionner la poutre de base ( bien sur les réaction sur les deux extrémités existes et sont déterminables
Merci

Tu peux bien appliquer la méthode vue dans le cours de RDM ?
Ou bien tu es dans des conditions plastiques, et là ça se corse ...

RE
au niveau des articulation j'ai des soudure donc ça se complique

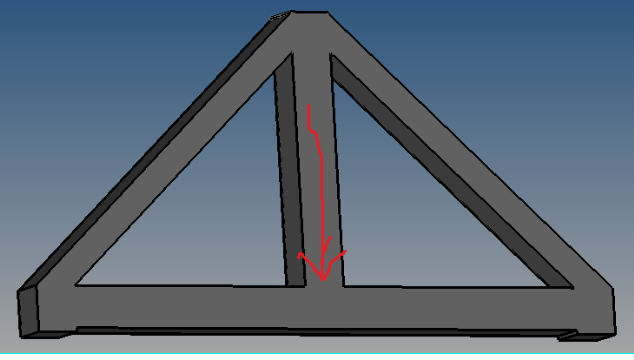

voici ce que donne la conception logiciel
est ce que je peux calculer la force au milieu de la base en fonction de l cela me permet de dimensionner la poutre de base ?
Merci

Ouais, mais pour moi, tu peux dans un premier temps appliquer la RdM classique, que tu connais, et une fois que tu auras déterminer les efforts appliqués, tu pourras analyser les concentrations de contraintes présentes au niveau des soudure.

Je pense que ça peut se traiter en deux parties.

(et dsl pour le temps de réponse, je viens rarement en semaine).

Regarde ici (avec un ctrl F + soudure):



Ils déterminent bien les efforts et moments au niveau de l'assemblage, et après on regarde les contraintes au niveau d'une soudure.

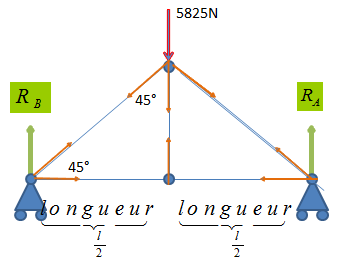

A cela, vis-à-vis de ton schéma.
Il faut en A une liaison ponctuelle
En B il faut une articulation
sinon c'est hyperstatique.
