Calcul de fonctions de transferts des AOPs
Bonjour,
Énoncé: A l'aide de cours sur le net (ou avec l'aide « ponctuelle » de l'enseignant), calculer les fonctions de transfert des AOPs (Amplificateur OPérationnel) intégrés dans le LM358D.
je viens solliciter votre aide pour un exercice où l'on doit calculer les fonctions de transferts des AOPs or nous n'avons jamais fais cela et pour se faire, il faut s'aider d'Internet. J'ai cherché dans mon cas avoir un régime linéaire et le cas d'un montage non inverseur. En ayant approfondit mes recherches, je retrouve différents calculs que je ne comprends pas pour trouver Ve et Vs.
Vs= (1+(R2/R1))*Ve et Ve = R1*i1
Mais je n'arrive pas à comprendre ce que je trouve, n'y ce qu'il faut faire...
Je vous remercie d'avance pour votre aide.
Bonjour

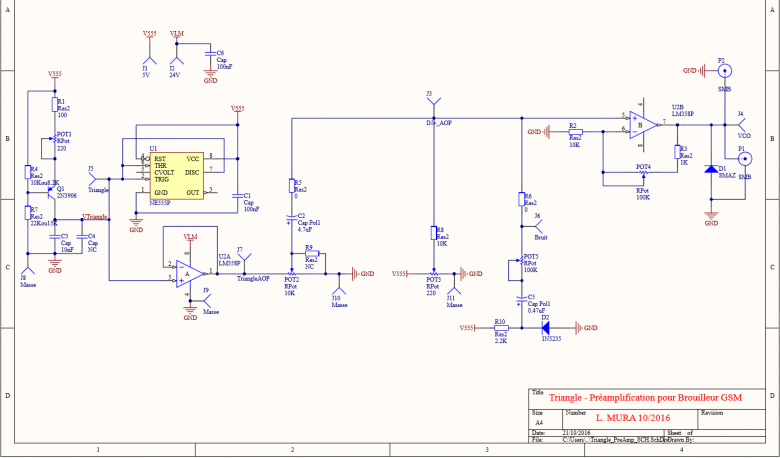

Pour l'AOP de droite sur le schéma (le U2B) : tu as effectivement un montage ampli non inverseur dont tu fournis la fonction de transfert. A toi de l'adapter aux symboles des résistances fournis. L'amplification en tension (us/ue) est réglable grâce au potentiomètre POT4.
L'AOP de gauche (le U2A) fonctionne en suiveur. Tu dois connaître l'intérêt d'un tel montage. Tu peux aussi réfléchir au fait que l'alimentation de l'AOP n'est pas symétrique...
Merci encore pour vos deux réponses !

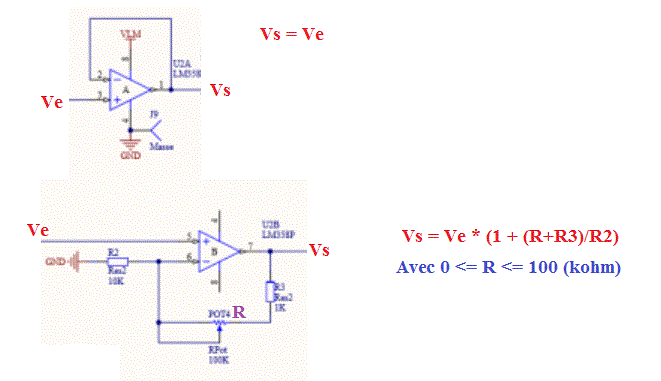

Si je comprends bien, le montage suiveur où Vs=Ve est dû à la propriété de l'AO. Cette propriété dit que si l'AO est parfait on à i+=i-=0 et V+=V-, on à donc Vs=V- et V+=E mais comme V+=V- nous avons Vs=E donc Vs=Ve ?
Quant au montage non-suiveur, je ne comprends pas trop d'où cela vient ^^'.
OK pour le suiveur ; pourrais-tu justifier son utilité ? Sachant que la tension de sortie est la même qu'en entrée, on pourrait penser qu'il ne sert à rien !!!
Pour l'ampli non inverseur, tu as la démonstration ici. Il y a un peu plus rapide en utilisant le théorème de Millman mais, pour un montage aussi simple, on peut très bien s'en passer.
Il permet de faire l'adaptation d'impédances ?
Effectivement : aucune intensité n'est consommée en entrée (impédance d'entrée quasi infinie) alors qu'un courant de sortie est possible tout en maintenant l'égalité Vs=Ve (impédance de sortie quasi nulle).

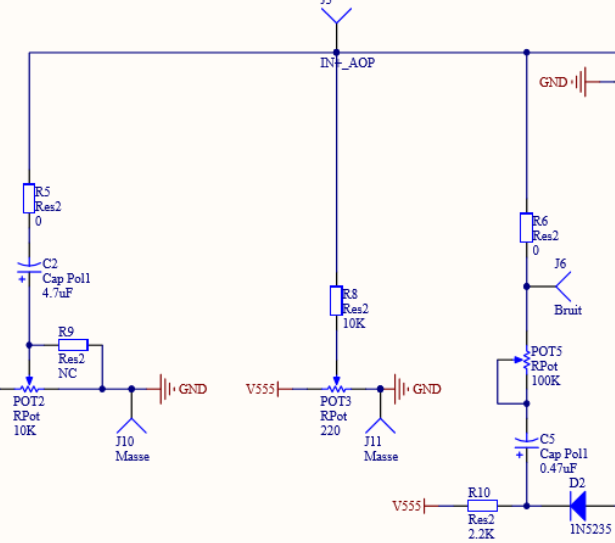

D'accord, j'ai encore une question. Que faire de cette partie du schéma ? Est-ce qu'elle rentre en compte dans le calcul ?
Colts21
D'accord, j'ai encore une question. Que faire de cette partie du schéma ? Est-ce qu'elle rentre en compte dans le calcul ?
Je ne pense pas que, pour l'instant, on te demande de comprendre le fonctionnement global du montage. Il faudrait pour cela que tu connaisses les propriétés du circuit intégré NE555...
On me demande justement dans la continuité de l'exercice la raison principale d'avoir un NE555D à la place d'un LMC555. Ce à quoi j'ai répondu qu'il consomme moins d'énergie et une bande passante utilisable plus large.
