Salut,

le plus souvent, c'est le th. de Millman qui sert.

Merci de ton aide.

Je t'en prie

Salut!

Au cas où ça puisse servir à d'autres personnes j'ajoute un petit point de méthode :
1-écrire les conditions d'idéalité de l'AO en régime de fonctionnement linéaire cad i⁺=i^-=0 et v⁺=v^-
2-faire l'inventaire des nœuds du circuit en excluant celui de sortie de l'AO
3-écrire la loi des nœuds à tous les nœuds du circuit (et ça rejoint ce que dit gbm -que je salue -)

Maintenant tu peux également reconnaître des montages particuliers : amplificateur non inverseur, inverseur, soustracteur, montage intégrateur, montage dérivateur, filtre actif, etc. Et ainsi tu peux connaître des relations avec les conditions d'égalités et certaines valeurs de potentiels

Ah ! Amandine de retour également sur l'île !

ça va ? ^^

Ben oui, je passais te faire un coucou lol

Il y a d'autres façons de se faire un coucou maintenant

Lol, m'enfin je préfère revenir aux sources^^... T'as plus ta canne?

Bonjour à tous,il se trouve que dès qu'il y a un aop dans un circuit je suis totalement perdu.

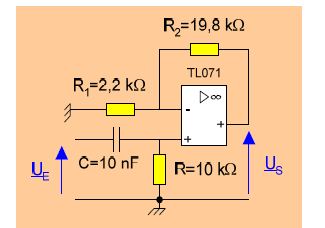

Par exemple pour le circuit ci-dessous ,je n'arrive pas à calculer sa fonction de transfert.



*** message déplacé ***

La partie qui me perturbe à moi ,c'est le condensateur et la résistance R.Parce que sinon je trouve 1+R2/R1.
J'aimerais bien qu'on m'explique ce qui se passe en rajoutant ces deux composants.
Je vous remercie d'avance.

Tu connais les impédances pour chaque composant ?

Après, il suffit d'appliquer la méthode rappelée par shadowmiko.

(sauf qu'en 3., j'utilise Millman)

@ Amandine : lol ! Tu ne veux plus de moi c'est ça ? ^^

Effectivement il n'y a pas de montage particulier à reconnaître ici, bien que proche d'un montage soustracteur (une résistance à la place d'un condensateur)

gbm : c'est pas parce-que c'est ton anniv que tu dois te la pêter^^
