theoreme de la coupure

tu prends une surface elementaire dans les différents cote de ta structure et tu appliques les lois de la physique entre l'objet en équilibre et cette facette

quand tu as les contrainte sur la facettes tu en déduis les contraintes sur la section carrée.

Merci infiniment mais pourrai tu être un peu plus précis stp, je ne suis pas un expert en RDM ...

C'est dur sans faire de dessin

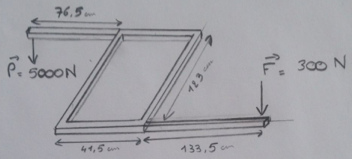

Si tu notes les point A, B, C
D,E,F dans le sens de la lecture  (je pense que tu vois lesquels)


Il faut etudier les coupes de chaque segment et ecrire l'equilibre

par exemple si je prends EF (il est assez simple)
je prends un pout M à x cm de E

M est en equilibre donc tu va ecrire
somme forces=0
et moment en M=0

les forces il y en a 3 : normales, et 2 tangentieleles
moment idem, 3 moment sur les 3 axes de l'espace

tu resout tout ca et tu obtients les contraintes en M

A voir ensuite coment tu transforme ces contriantes, en contraintes sur la section tubulaire...c'est encore autre chose


- et faut faire ca sur chaque segment...

Désolé de pousser le vice mais pourrai tu détailler ton calcul juste pour un segment stp ?

x axe horizontal
y vers le haut, z vers toi

sur le segment EF:

somme des forces
P+F+T+N =0  (en vecteurs)  T=tangentielles en M= Ty+Tz et N=normale en M =Nx

on projecte sur ox:
Nx=0
on projetet sur oy
P+F=-Ty
on projetet sur oz : Tz=0

les moments:
sur ox: seuil P a un effet
Mx=-PH (j'appele H la profocdeur de l'opbejt)

sur oy
pas de moment

sur oz
P(L1+L2+x)+F(L3-x)=Mz (les L ce sotn les logneurs de sdifférentes branches)

avec ca tu a stouites tes contraintes, Nx, Ty, Tz, Mx, My, Mz en M(x) sur le segment EF

sauf erreur

Merci beaucoup gggg1234 d'avoir pris le temps de m'expliquer même si je t avoue être encore un peu perdu !!!

Verife mes calculs, je fais ca vite.
Comme je n'ai pas le pb clairement enonce, je fais peut etre des erreurs mais tu as le principe

Quand n'est il pour la contrainte tangentielle en x ?
------------------contrainte normale en y et z ?

ah ok je comprends ta remarque

Qd tu es sur un point de l'espace (et precisement une factte), il y a 6 degrés d'efforts: 3 moments et 3 forces.
2 de ces forces sont tangentielles à ton point, l'autre est normale.
(le point est vu comme une petite facette)

Donc pour te répondre, il n'y pas de Ny, Nz ni Tx

Ou plus precismenet, le Ny ca vaudrait le Ty (si la facette changeait d'orientation)
Peut importe l'explication.
