Bonjour,

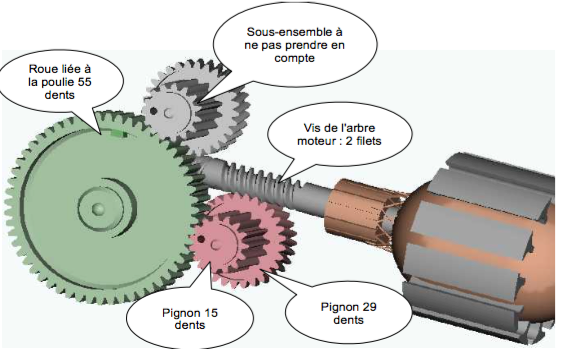

Je vous ai joins l'image d'un MCC et je dois donner l'inverse du rapport de réduction n=w_m / w_r

J'ai un doute à cause de la vis à 2 filets, je suis habitué à donner des rapports de réductions avec des dents mais pas avec des vis.

Voilà ce que je trouve :
Le pignon à 15 dents tourne à la même vitesse que celui à 29 dents car sur le même axe, en sortie du moteur on trouve w_15 = 2*w_m / 15 (je mets 2 ici mais je ne sais pas vraiment à cause de cette histoire de filets que j'aimerai qu'on m'explique :p)
Ensuite w_r = 15 * w_15 / 55 = 15 * 2 * w_m / (15*55)

Donc personnellement j'aurais ici w_r = 30 w_m / 825

Donc w_m/w_r = 825/30 = 27,5


Bien à vous
