Bonjour, j'aurais besoin d'un petit peu d'aide concernant un exo.

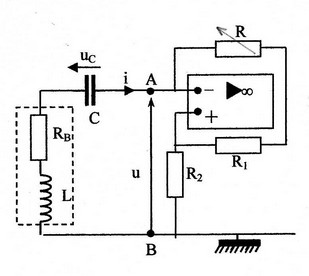

Sur le montage fourni en pièce jointe, on me demande de déterminer la résistance équivalente au bloc constitué de l'AO et des résistance R, R2, R1, vue entre les bornes A et B.
Ce que je ne comprends pas, c'est qu'il n'y a pas de tension de sortie après l'AO donc je ne vois pas vraiment à quoi sert cet AO en fait...
Pourriez vous m'aider?
Merci d'avance
salut
un peu d'aide alors comme tu le demandes
il n'y a pas de sortie à l'AO et c'est normal, comme tu le vois, on se sert juste de son impédance.
pour t'aider, on suppose ici que l'AO fonctionne en linéaire : V+ = V-
Fais le calcul, tu me donneras ton résultat
Mais en fait j'ai simplement peur que je sois en train de faire fausse route:
Si on se sert de la branche de gauche, on a u = -(Rb + jLw + 1/jCw)i
Ca revient à dire que tout le bloc avec l'AO et les résistances est équivalent à (Rb + jLw + 1/jCw)?
Autrement, je ne vois pas du tout, je n'arrive pas à écrire les relations des potentiels V+ et V- puisque les potentiels en bout de branche sont à chaque fois nuls.
oula
Bon ben je n'arrive toujours pas, malgré tous mes efforts...
J'ai V- en fonction de Vb et V+ en fontion de Va mais ça ne m'aide en aucun cas!
si tu appelles V1 la tension entre la masse et le point à droite de R1, tu as u = V1.R2/(R1+R2) par la loi du pont diviseur de tension (on peut la retrouver autrement aussi)
la loi des mailles donne u = i.R + V1
ensuite V+ = V- = u
voilà tu as toutes les équations
Mais je ne comprends pas du tout comment on peut appliquer un pont diviseur dans ce cas la! Avec la relation que vous avez écrite, cela revient à dire que u est la tension aux bornes de la résistance R2!
Je ne comprends plus rien!
