tout d'abord, bonjour à tout le monde, je suis nouvelle et ne sais pas comment cela marche vraiment alors excuser mes maladresses.
Je suis en classe de 4éme et j'ai un devoir de physique pour jeudi 7/02/08 sur la tension électrique, j'ai déjà fait les autres exercices mais celui la me pose problème, si quelqu'un pouvait me répondre ce serait sympa.
"le lustre d'une salle à manger comporte 6 lampes. Deux interrupteurs commandent les lampes : 4 lampes peuvent être allumées simultanément et les 2 autres s'allument ensemble. 1) quand une des lampes grille les autres restent allumées : qu'est-ce que cela prouve? 2) Réaliser un schéma du montage sans oublier les interrupteurs 3) à quel dipôle les bornes de chaque lampe sont-elles reliées? 4) Quelle est la valeur de la tension appliquée entre les bornes de chaque lampe du lustre? 5) quelle doit-être la tension nominale de chaque lampe de ce lustre?
Voilà mon problème si quelqu'un pouvait m'éclairer sur ce sujet je lui en serait très reconnaissant. MERCI MARIOULLE
1) quand une des lampes grille les autres restent allumées : qu'est-ce que cela prouve?
Que les lampes sont câblées en dérivation lorsque les interrupteurs sont fermés.
-----

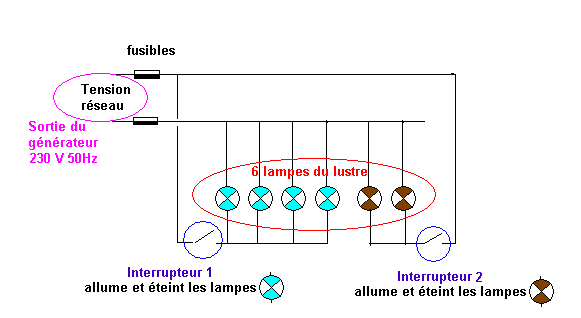

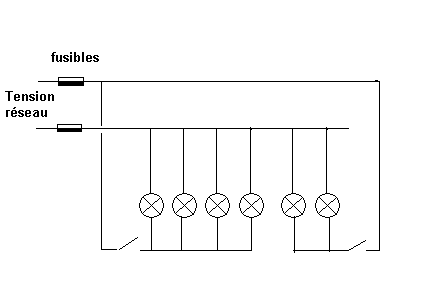

2)
-----
3)
Question mal définie.
Je suppose qu'il faut lire:
"A quel dipôle les bornes de chaque lampe sont-elles reliées lorsque les interrupteurs sont fermés"?
Si oui, alors la réponse est :
Au dipôle fournissant la tension réseau
-----
4)
La tension appliquée entre les bornes de chaque lampe du lustre est celle du réseau de distribution.
(Qui en général est de 230 volts 50 Hz en Europe).
-----
5)
Celle du réseau de distribution, soit en général 230 volts 50 Hz en Europe.
-----
Sauf distraction.
je suis superbement contente car je ne savais comment m'en sortir mais de ce qui est de la 3 ème question c'est bien A quel dipôle les bornes de chaque lampe sont-elles reliées? on ne parle pas d'interrupteur
coucou bonjour à tous et à toutes
c'est moi marioulle,je suis encore embetée avec mon devoir de physique sur l'électricité car je pense que le schéma que m'a gentillement, et je le remercie, déssiné JP , je ne le comprends pas assez car je n'ai pas de générateur ou autres dipôles. c'est un schéma qui doit correspondre à 1 lustre de salle à manger comportant 6 lampes. 2 interrupteurs commandent les lampes : 4 lampes s'allument simultanément et 2 autres ensemble. On me demande de faire un schéma de montage avec les 2 interrupteurs; j'avoue que je ne comprends pas du tout le schéma. Pourriez-vous SVP me répondre merci
je voulais tout d'abord te remercier JP; ce qui me gene c'est que je n'ai jamais appris à faire un schéma comme le tien. La tension réseau et les fusibles je pense que l'on peut faire un autre schéma mais je ne sais pas du tout ou les placer.
*** message déplacé ***

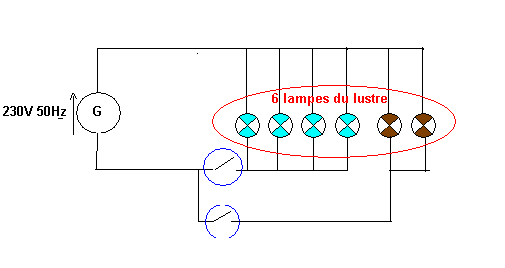

BONJOUR , je pense que le 2ème schéma me convient mieux, je te remercie beaucoup. Quand ma prof me rendra mon DM ,je te ferais savoir si le schéma était bon pour elle. Mais moi j'ai rajouté les fusibles à côté du générateur avec les 2 interrupteurs. de toute façon ton schéma pour moi est le bon. Encore merci et peut-être à bientôt.
