Bode, Gdb.
Posté par polka-dots
bonjour,
j'ai beaucoup de mal avec les diagrammes de bodes et cie, et j'aurais besoin d'explication:
J'ai:
Gdb= 20log||= 2log(A/Q) + 20logx, avec x=w/w0, A=Q=1/3.
Pourquoi
= +
/2? Comment détermine-t-on d'après Gdb, la valeur de ?
Pour x=1, ||=A, donc Gdb= -9,5dB, et
=0. Pourquoi =0?
Pour x>>1, Gdb= 20log(A/Q) - 2logx, et =-/2? Pourquoi?

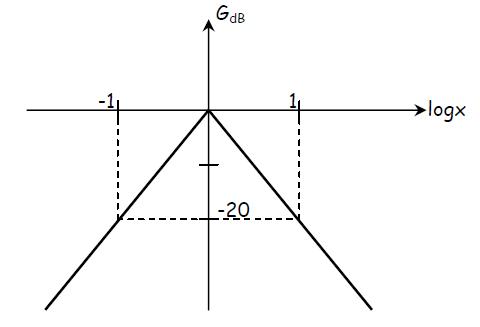

De même, j'aimerais savoir comment à partir de ça, on parvient à tracer Gdb en fonction de logx... j'ai vraiment du mal à comprendre
Je ne comprends pas pourquoi on a les pointillés en -1 et 1, pour x<<1, on a une pente de 20, ok. Mais en 0, pourquoi la fonction s'annule? on a pas Gdb= -9,5 dB? de même pour x>>1..
