Bonsoir,
soit un Biprisme de Fresnel d'angle
Si on recouvre la face de sortie du prisme du bas d'une couche mince d'épaisseur e et d'indice n2. On observe alors sur l'écran une translation du système de franges de x=i/2
Alors combien vaut l'épaisseur e et le nombre des Franges Brillantes dans le champ d'interférence
Merci d'avance
Bonjour
Introduire la lame est équivallent à rallonger le chemin optique de l(n-1). Revois éventuellement ton cours sur la notion de chemin optique.
Bonsoir, merci pour votre réponse
Oui l'introduction du lame augmente ou diminue la d.d.m, sans lame la ddm vaut ax/D
avec la lame elle vaut ax/D +e(n-1), la distance a est constante donc je peux faire l'égalité entre les expressions de a à partir des deux ddm
est ce que ce raisonnement est juste?
et pour le nombre de franges brillantes?
Si la lame est devant la source S2, la différence de chemin optique (différence de marche) est effectivement :
Si la lame est devant la source S1 :
Je continue en supposant la lame devant S2. Les abscisses des milieux des franges brillantes vérifient :
soit :
Conclusion : l'interfrange i est inchangé mais le système de franges a subi une translation dans le sens des x négatifs de . Raisonnement à adapter si la lame est devant la source S1.
Merci beaucoup,
donc je peux trouver e à partir de cette expression pour la frange centrale par exemple?
L'énoncé précise que les franges sont décalées de ; puisque tu as l'expression du décalage dans mon message précédent, tu peux obtenir la valeur de a.
Pour le nombre de franges dans champ d'interférence, il faut déterminer la largeur du champ d'interférence. Pour cela, le résumé d'énoncé que tu as fourni n'est pas suffisant, il faut connaître la demie hauteur du prisme, la façon dont il est éclairée, la position de l'écran... Un scan du schéma serait le bienvenu.
Attention : dans certains dispositifs, le biprisme est éclairé par un faisceau de lumière parallèle ; il faut alors modifier l'expression de l'interfrange... Bref : sans un énoncé complet....
Bonsoir
Voila l'énoncé

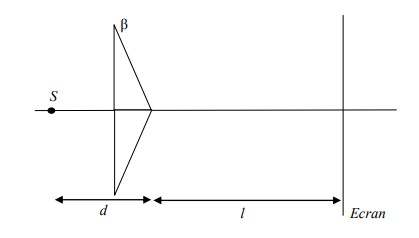

Le dispositif interférentiel du Biprismes de Fresnel est constitué de deux prismes P1 et P2 de très petit
angle β, taillés dans le même verre d'indice de réfraction et accolés par leurs bases (voir figure ci-dessous). Il est éclairé par une source ponctuelle . Soit la distance de la source au dispositif (P1 et P2) et la distance de (P1 et P2) à l'écran d'observation E. Le dispositif est plongé dans l'air d'indice. On donne
β= 10' , l=2m, d=50cm, N=1.5
j'ai déja trouvé H= a*l/d (champ d'interf.)
alors le nombre des franges Brillantes vaut : NB=H/i
comme vous avez dit précédemment, i est inchangé alors ce nombre est aussi inchangé ?
Bonsoir vanoise
J'ai bien compris ce que tu m'as dis, sauf :
On a résonné Ici sur le demi champ d'interférence, alors le nombre total des Franges Brillantes est : NTotal= NB*2?
