Bonjour,

J'ai du mal à comprendre un exercice et sa correction, pourriez-vous m'éclairer s'il vous plaît ?

Enoncé:

Un individu peut exercer une force maximale de 300 N sur le dynamomètre attaché à son avant bras. On suppose que l'attache est positionnée à 28 cm de l'articulation du coude et que l'insertion du biceps sur le radius se situe à 5cm du coude (la force du biceps s'exerce perpendiculairement au radius).

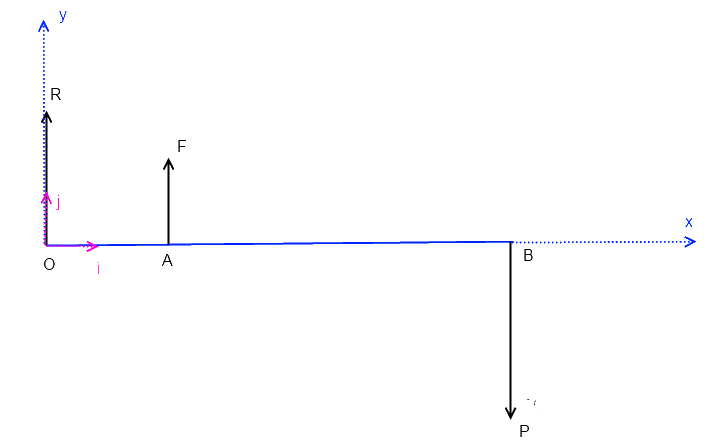

Schéma:  Le bras est plié à 90 degré, l'avant bras horizontal, avec les mesures énoncée, et le dynamomètre attaché au niveau du poignet, donc à 28 cm du coude.

Dans ces conditions, quelles sont les intensités des forces exercées par le biceps et par l'humérus à l'articulation du coude ?


Raisonnement:

Soit R la résistance exercée par le dynamomètre (égale à 300N), Fm la force musculaire du biceps (inconnue) sur le coude, et Rart la résistance articulaire exercée par l'humérus sur le coude.

Le système est en équilibre donc on peut appliquer le principe fondamental de la statique:

Somme des forces extérieur = vecteur nul
Somme des moments des forces extérieur = vecteur nul

<=> Rart+FM+R (vecteurs) = vecteur nul
<=> Mo(Fm) + Mo (R+Rart) = vecteur nul

Et c'est ici que je ne comprends pas, la correction propose :

Sur l'axe y: Fm-R+Rart = O, alors que selon les sens des vecteurs, j'aurais plutôt proposé Fm-(R+Rart)=0

ça me bloque pour le reste de l'exercice, et du fait que j'ai du mal à appréhender les moments de force (signification), je suis assez embrouillé.

Pourriez-vous m'aider ?

Merci
