soit le circuit ci-contre, tracer la caractéristique Vs=f(Ve) en explicitant votre réponse (modes de fonctionnement du transistor, calcul des équations associées si besoin)
Excusé moi, j'avais lu mais l'énoncé étant réellement court je pensais que ça irait

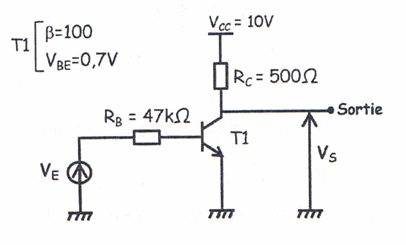

schema :
merci de votre aide
Edit Coll : image placée sur le serveur de l' Merci d'en faire autant la prochaine fois !
VE - RB.IB - VBE = 0
IB = (VE - VBE)/RB
IC = Beta.IB
IC = Beta.(VE - VBE)/RB
Vs = VCC - RC.IC
Vs = VCC - RC.Beta.(VE - VBE)/RB
Vs = VCC - Beta.(RC/RB).(VE - VBE)
Vs = 10 - 100.(500/47000).(VE - 0,7)
Vs = 10 - 1,0638.(VE - 0,7)
Vs = 10,7446 - 1,0638.VE (qu'il faut bien attendu "arrondir")
Sauf distraction.
Merci beaucoup !
Je comprends mieux l'exercice grâce a vous
Je vais tenter de le refaire tout seul je repost si quelque chose m'échappe. Merci encore
Bonjour,
Votre sujet parle des modes de fonctionnement du transistor NPN .
Il y a deux régimes de fonctionnement possibles.
Régime de commutation . Le transistor est soit bloqué soit saturé.
S'il est bloqué VCE= VS= VCC= 10V et IC = 0mA.
S'il est saturé VCE = VS= 0V et IC= 20mA.
Régime linéaire. En général on choisit Un point de fonctionnement S : VCE= 5V =VS et IC =10 mA.
D'où IB et VE.
En restant à votre écoute. JED.
La partie bleue de la caractéristique Vs = f(VE) correspond à la relation trouvée dans mon message précédent.
La partie rouge correspond au transitor "bloqué", donc avec courant de collecteur nul. (attention la tension d'entrée "inverse" (donc Ve < 0) doit être limitée pour respecter la tension VBE inverse max supportable par le transistor.)
La partie rouge correspond au transitor "saturé", donc avec une tension VCE quasi nulle, le courant dans le transitor est limité par la résistance RC, on a pour cette partie de caractéristique : IC = Vcc/Rc. (en négligeant la faible tension de dechet du transistor entre l'émmetteur et le collecteur).
