Bonjour,
merci avant pour votre aide.

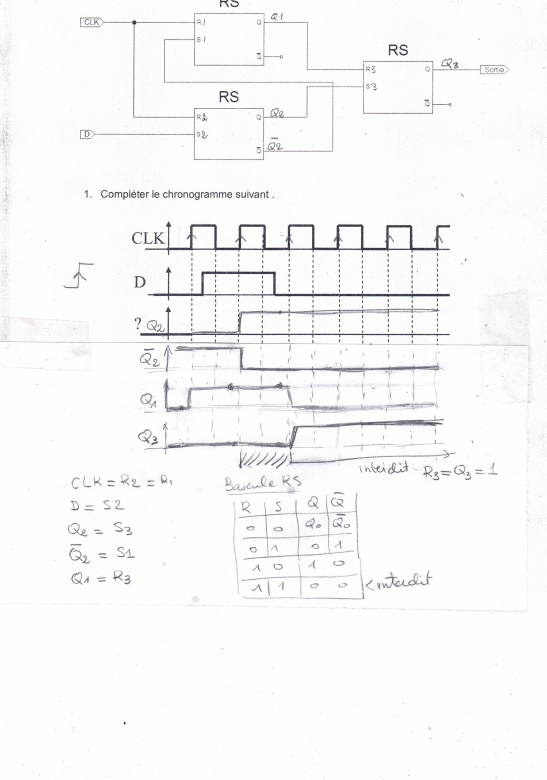

Je dois compléter ce chronogramme et trouver la sortie Q3.Malheureusement je tombe sur un résultat interdit R3=S3=1.
Merci de me dire ou je me suis trompe.
voir image.
Bonsoir,
N'aurais-tu pas dessiné à l'envers le signal Q1 ?
Il me semble en effet que, au deuxième front de montée de l'horloge, Q1 devrait devenir égal à S1 qui est Q'2 . . .
Bonjour,
au départ avant le 1er front montant, j'ai supposé que Q1=0.Comment c'est égale a 1?
C'est quoi la valeur de Q1 a l'état initial?
A mon avis, l'état initial de Q1 importe peu. Mais, dès que l'horloge le permet, Q1 devrait copier l'état de S1, c'est-à-dire de Q'2.
Bonjour,
merci beaucoup pour vos remarques.Après correction,il y a toujours une zone interdite(entre le 2eme et le 3eme front montant).

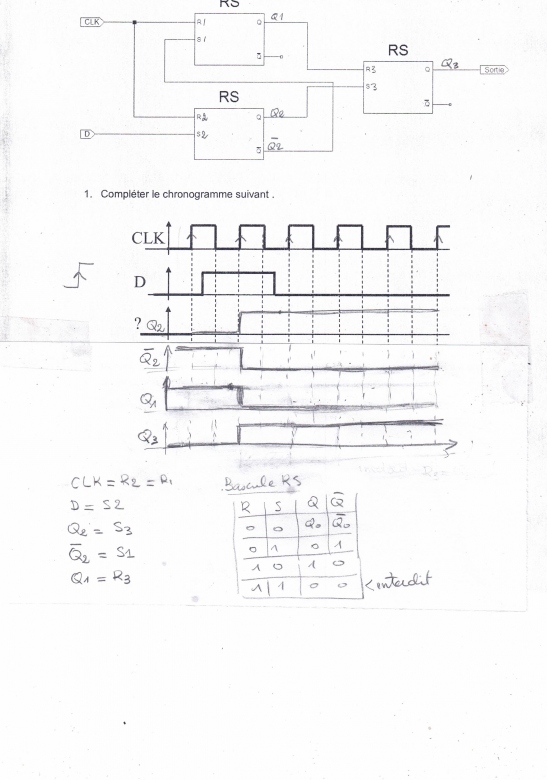

voir image correction
Q1 copie Q'2; je le ferais donc basculer de 1 à 0 en même temps que Q'2.
Q3 copie S3, donc Q2, si R3 est à 1. Or R3 = Q1 et Q1 passera de 1 à 0, empêchant le basculement de Q3 . . . Il y a encore quelque chose qui ne va pas.
Bonjour,
merci encore.
si je comprends bien la copie est instantanée
/Q2=S1=Q1
Q2=S3=Q3
on peut conclure que c'est circuit temporisateur(signal retardé).
merci de voir a nouveau image.
Tu as fait basculer Q3 de 0 à 1; mais cela est empêché par S3 = Q1 au niveau 0 .
J'ai du mal à imaginer le but visé par ce dispositif. Circuit temporisateur ? Où y aurait-il une temporisation ?
Il faudra voir cela de plus près.
Bonjour,
Je remarque dans le chronogramme de l'énoncé ce qui me paraît être une anomalie.
Durant le temps où le signal D = S2 est à 1, le signal CLK = R2 est tantôt à 0, tantôt à 1. Quand il est à 1, les deux entrées S2 et R2 sont à 1, ce qui est interdit . . .
Bonjour,
merci encore.
Ça fait une semaine que je j'essaye mais je ne tombe pas sur un circuit connu.

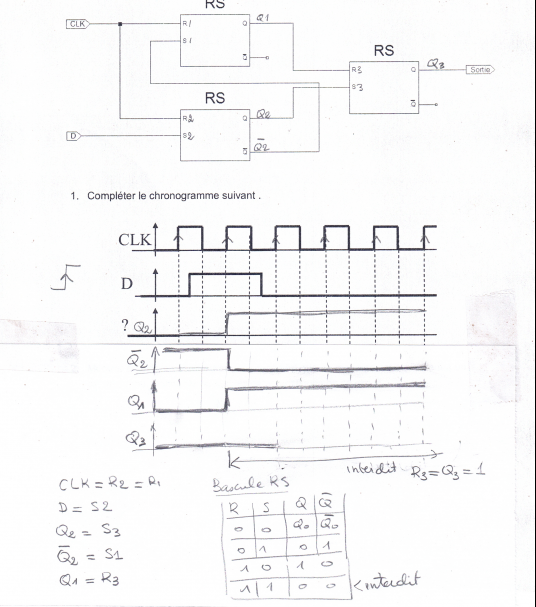

voir une image plus précise de l'exercice.
