Association de résistances
Bonjour tout le monde !
J'ai un problème sur un exercice d'association de résistance

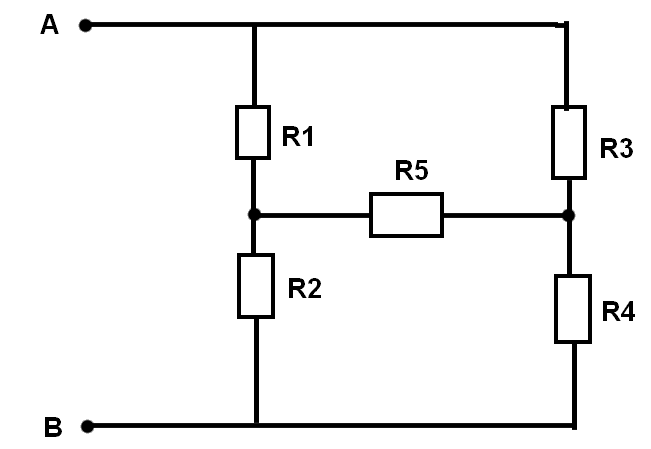

La question : Associer les résistances entre A et B (donner une seule résistance équivalente), aucune donnée à part le schéma que j'ai mis en pièce jointe.
Mon problème c'est qu'aucune résistance n'est en série ou en parallèle, si vous pouviez me dire par où commencer ça m'arrangerait !
Merci d'avance !
Bonsoir,
A mon avis, transformation triangle-étoile avec R1, R5, R3 ou avec R2, R5, R4...
Après, ça va tout seul...
Bonjour, j'ai fait une autre méthode et je ne sait pas si c'est juste donc j'aimerais une aide
J'ai fait : transformation étoile triangle R3 R5 R4 -> R34 R45 R35
mis en parallèle : R1 et R35 -> R31
mis en parallèle : R2 et R45 -> R42
mis en série R31 + R42 + R34 -> R15
Merci d'avance !
