association de générateur
bonjour j'ai du mal sur un exercice qu'on nous a demandé... et j'ai besoin de votre aide

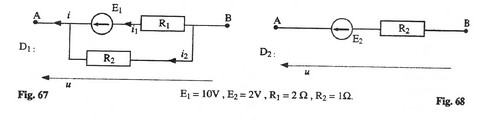

*Tracer la caractéristique du dipôle actif D1 (figure.67)
*On ferme D1 sur un nouveau dipôle D2 (fig.68). Trouver graphiquement le point de fonctionnement.
*On considère le dipôle D3 constitué des dipôles D1 et D2 montées en parallèle entre A et B. En utilisant les transformations générateur de tension générateur de courant, trouver son dipôle actif équivalent, puis sa caractérisque
Pour tracer la caractéristique, il te suffit de déterminer la relation entre U et V en utilisant les formules classiques d'addition des tensions et des courants ( ,
,
)
On doit trouver quelque chose comme
Concernant le second dipôle, il est clair que .
A toi de résoudre le système :
Ce qui te permet de trouver le point de fonctionnement (u;i).
