Bonjour j ai un problème avec 4 questions dans mon exercice vous pouvez m aider svp

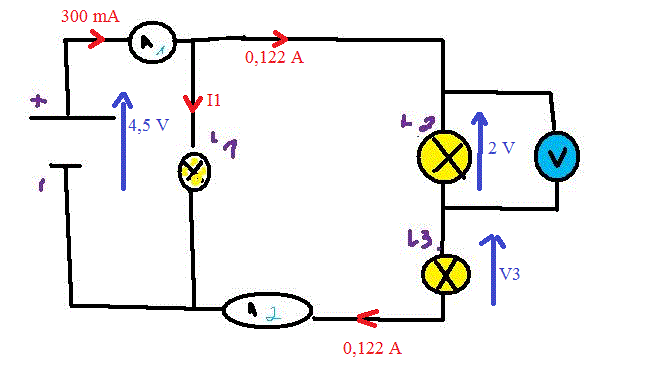

Sur ce montage A1 indique 300 mA et l ampèremètre A2 affiche 0,122 À. La tension entre les bornes du générateur vaut 4,5 V tandis que sur le voltmètre V on lit U=2V
1 quelle est la puissance reçue par la lampe L1?
2 quelle est la puissance reçue par la lampe L2?
3 quelle est la puissance reçue par la lampe L3?
4 quelle est la puissance délivrée par le générateur ?
Utilise la formule P = Vi ( puissance = tension x intensité).
L1 : à la sortie de l'ampèremètre A1, le courant fourni par le générateur se partage dans les deux branches comportant, l'une, L1 et l'autre, L2 et L3 en série.
Quelle intensité parcourt la branche L2-L3 ? Et celle qui parcourt la branche L1 ?
Quelle tension est appliquée aux bornes de L1 ?
Après avoir répondu à ces questions, tu pourras dire la puissance reçue par L1.
Tu dois arriver à faire cela sans aide.
0,3 = I1 + 0,122
I1 = 0,178 A
U (lampe1) = 4,5 V
Puissance L1 : P1 = U * I1 = 4,5 * 0,178 = 0,801 W
----
U lampe 2 = 2 V
I (lampe 2) = 0,122 A
Puissance L2 : P2 = 2 * 0,122 = 0,244 W
----
Loi des mailles : 4,5 - 2 - V3 = 0
V3 = 2,5 V
I (lampe 2) = 0,122 .
Puissance L3 : P3 = 2,5 * 0,122 = 0,305 W
-----
Puissance générateur : P = Ug * Ig = 4,5 * 0,3 = 1,35 W
Et on remarquera que P = P1 + P2 + P3
-----
Recopier sans comprendre est inutile.
