application loi de thevenin
Posté par letonio
Bonjour tout le monde,
Voilà je ne suis pas du tout à l'aise avec la loi de Thevenin. A l'aide!

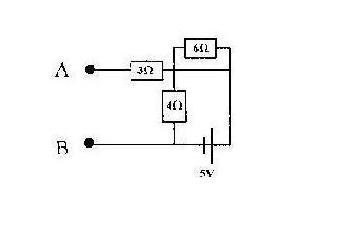

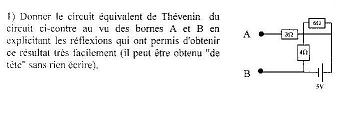

Un petit exercice tout bête...
Posté par boulay59 (invité)re : application loi de thevenin
Déjà, tu peux le simplifier, ya comme qui dirait une résistance qui est court-circuitée
Ensuite, essaie encore de la simplifier (il y a une autre résistance qui ne sert à rien)
J'avais bien vu le court-circuit. Mais je n'étais pas trop à l'aise avec la dérivation entre la pile et la résistance 4 ohm. J'aurais tendance à écrire:
R= résistance de 4 ohm
r= résistance interne de la pile =0
on a donc la résistance équivalente dans les branches en dérivation:
Req= Rr/(R+r)= 0
D'où RTh=3 ohm
Mais pour Eth, je ne sais pas trop comment m'y prendre.
