désolé voici la question qui me gêne :

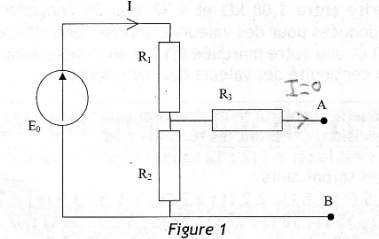

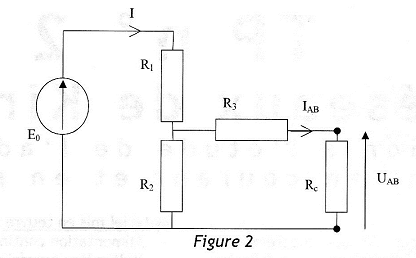

tracer l'évolution de la tension U AB en fonction du courant I AB lorsque R C varie de 0 à l'infini. Pour cela on choisira des valeurs pour R C et on déterminera U AB et I AB .
La résistance R C est un outil et ne doit pas apparaitre sur la courbe . Donner la relation U AB = f(I AB). Préciser où se trouvent les valeurs de Et et Rt sur ce tracé?
Merci.

Bonjour ,

il faut commencer par calculer la résistance équivalente de R2 // (R3 + Rc)  pour pouvoir calculer la tension aux bornes de R2  puis le courant I_AB  et enfin U_AB

La courbe à tracer étant une droite (u=r*i) , il suffit de calculer 2 points .
