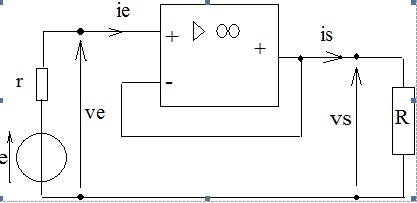

Salut j'ai un exercice , je souhaite que je trouve la solution ici !!
1. Comment fonctionne l'AOp . Conséquence . Que vaut ie , justifier
2. Exprimer vs en fonction de ve puis vs en fonction de e .
3. Que peut on dire du modèle équivalent du montage (modèle de Thévenin) vu de la sortie . Conclusion .
Merci pour tt..
Salut,
As-tu déjà réfléchi aux questions ?
"Je souhaite que je trouve la solution ici", mais ce serait quand même mieux d'y réfléchir avant. Les premières questions sont les bases de l'AOP si je ne m'abuse, même ton cours devrait y répondre :
En régime linéaire (en gros contre réaction sur l'entrée - de l'AOP), on a e+ = e-. Or ici tu vois aussi que vs = e-, la contre-réaction n'est assuré que par un fil, il n'y a pas de résistance ou autres éléments, et que ve = e+, donc vs=ve, soit vs/ve = 1.
De plus, l'impédance d'entrée d'un AOP étant infinie, ie = 0.
