Bonjour,
Le retour, V-, vaut Vs/k (r/(r+(k-1)r)=1/k)
Tu as sans doute oublié les C dans jC...
On est d'accord jusque là?

Ensuite, tu exprimes V+ en fonction de Ve et Vs: Là encore, la superposition facilite la vie.
Au final, tu écris qu'en régime linéaire, V+ = V- et tu obtiens Vs/Ve.

Bonjour ,

Oui je sais zc=1/jcw
je comprend pas comment tu trouves v-=(Vs/k) (r/(r+(k-1)r)=1/k


Lionceau,

Y'a un diviseur de tension entre Vs et la masse avec les deux résistances (k-1)r et r.
Aux bornes de r, il y a donc

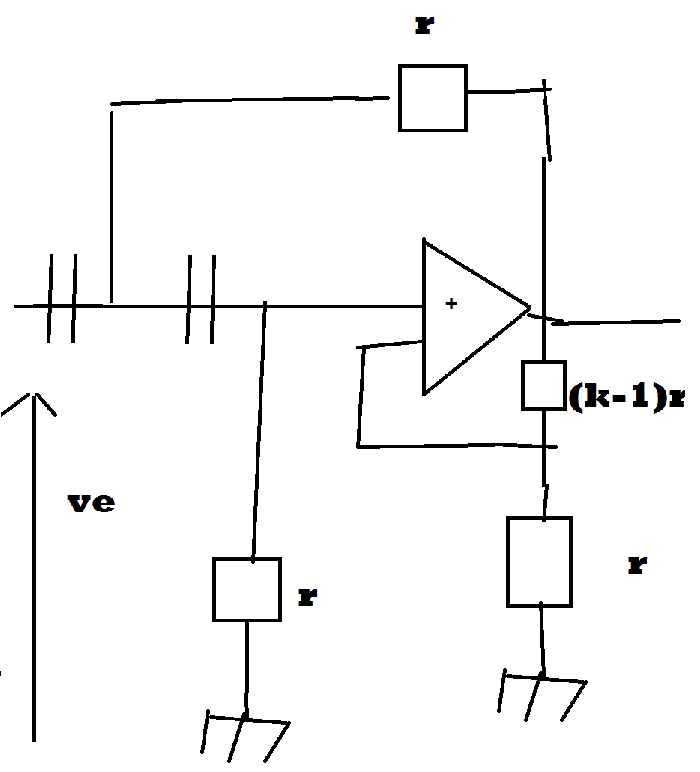

C'est cette tension qu'on à l'entrée du bas de l'AO. (je suppose que c'est V- car l'autreà l'air d'être V+ sur ton beau dessin )

Oui c 'est ca pour v- sur mon beau dessin.
J'ai v- et v+ tu le trouves comment ?

Lionceau,

V+, comme je te l'ai écrit à 10h50: La superposition. What else?

Le soucis avec v+ c'est que je galére pour le trouver.

Soit la tension v au borne de C

v+=(r/(1/(jcw)+r))v
v=ve-((1/jcw)*i)

et la je bloque pour trouve quelque chose sous la forme vs/ve

can you help me ?
Thanks,


Lionceau,
