Analyse qualitative sur les filtres
Bonsoir.
Je me posais une question suite à un exercice de filtrage.

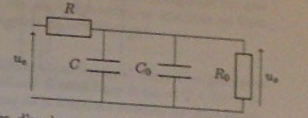

Je joins le circuit à étudier.
Je me demandais tout simplement, par analyse qualitative, quelle était la nature de ce filtre.
J'ai vu en cours qu'aux basses fréquences, les condensateurs équivalent à des interrupteurs ouverts donc aucun courant ne circulent dans leurs branches respectivement, mais que puis-je alors en déduire quant aux tensions ue et us ?
Pareil aux hautes fréquences, les condensateurs ont un comportement similaires à des fils. Qu'en est-il des tensions ?
Merci par avance pour vos explications.
En basse fréquence, les condensateurs se comportent quasi comme des circuits ouverts, donc la fonction de transfert est proche de Ro/(R+Ro)
En haute fréquence, les condensateurs se comportent quasi comme des courts circuits, donc la fonction de transfert tend vers 0
Le filtre est donc un filtre passe-bas.
Super merci beaucoup !
Petite précision pour info : quelle est la différence entre ce que j'ai dit, le comportement comme un fil et le fait de se comporter comme un court-circuit pour les condensateurs ?
