Bonjour, j'ai commence a resoudre cette exercice et j'aimerai bien qu'on me dise si la solution (ou la maniere de proceder) est la bonne.
Voici l'exercice:

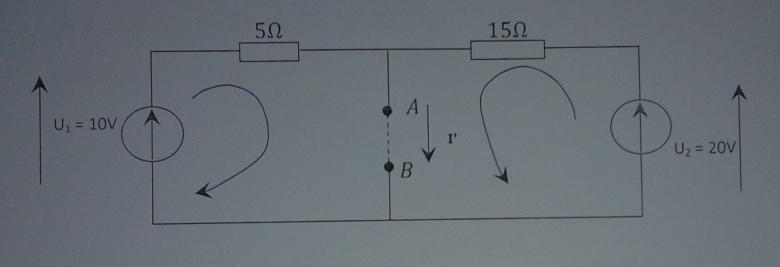

Determiner le circuit equivalent de Norton correspondant au reseau de la figure ci-dessous ayant comme bornes de sortie A et B.
PS: Ma solution vient dans quelques heures, le temps de familiariser la version de du forum.
bonjour
tu peux t'aider si tu le désires de l?assistant Ltx mis en place depuis quelques temps maintenant
c'est celui-là (entouré)
@mmalou, merci beaucoup pour votre assistance. J'ai deja une bonne connaissance du langage. Lors de mon premier post, j'ai eu des difficultes a retrouver l'erreur qui l'empechait d'afficher correctement les expressions mathematiques. Je compte faire une note dans le rubrique site ou j'expliquerai le probleme. La plateforme s'est beaucoup ameliore, j'adore. Merci encore.

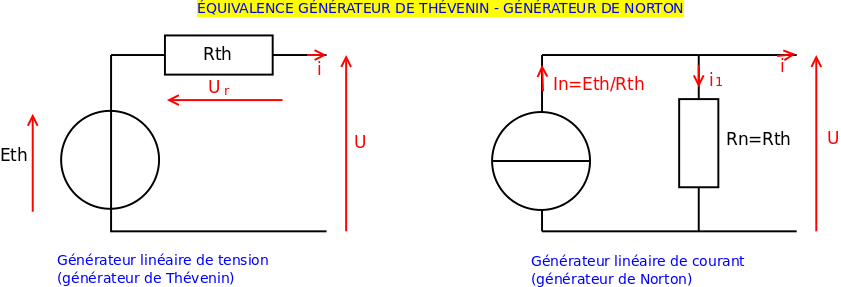

@vanoise, encore merci pour votre devouement. Votre avis m'est precieux pour etre confiant en resolvant ces problemes. Merci aussi pour la photo qui resume les deux theoremes.
Voici ma reponse avec un degre de doute a 0% :
(mes notations seront un peu differentes, j'ai fait confiance en votre intuition pour bien les interpreter)

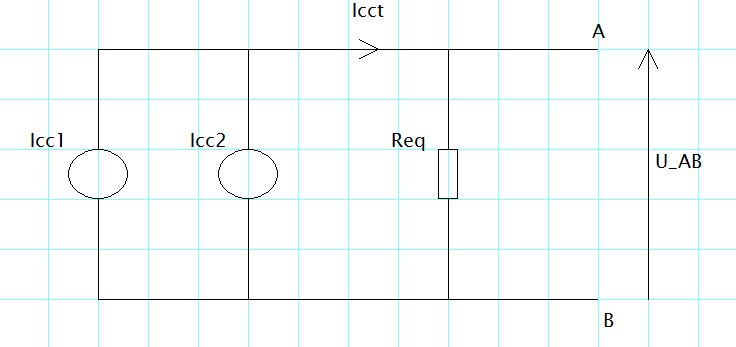

Le circuit equivalent de Norton est:
Remarque preliminaire : une barre horizontale a l'interieur du cercle pour le generateur de courant a ete oublie. C'est ma premiere que j'utilise un logiciel CAD, profiCAD en l'occurence et la tache n'etait pas simple.
Et une autre excuse pour les fautes d'orthographes. Si seulement on pouvait reediter le meme post pour des eventuels ajouts et/ou corrections cela aurait ete mieux, mieux helas!
Globalement d'accord avec ce que tu as fait. Ton raisonnement littéral est très clair. Quelques petites remarques, presque des évidences, mais il vaut mieux être précis :
1° : Tu peux remplacer les deux générateurs de courant par un seul dont le courant électromoteur est Icct=IN : courant électromoteur de Norton.
2° : UAB est la f.é.m. de Thévenin Eth ;
3° : Req est à la fois la résistance interne du générateur de Thévenin et la résistance interne du générateur de Norton.
1er: bien sur, je le garde pour moi grace a toi, merci. Pour le professeur, il aura sa resolution de cinquante ans passee. Mais aussi necessaire pour avoir le max des points car au coeur de l'Afrique, on souvent sceptique a l'idee de se mettre a jour.
2e: UAB = Eth, ok. Et quelle est la difference entre Eth et U sur ton schema?
3e: ok, merci.
