Niveau école ingénieur

amplificateur operationel

Posté par
qwerty321 01-03-09 à 16:42

Bonjour

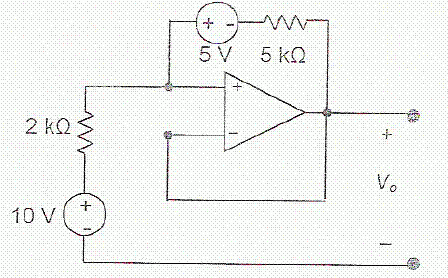

comment je peux calculer v0 dans ce circuit?
merci

amplificateur operationel

Posté par re : amplificateur operationel 01-03-09 à 17:29

Bonjour,
L'ampli op est un ampli op parfait ?

Posté par re : amplificateur operationel 01-03-09 à 18:19

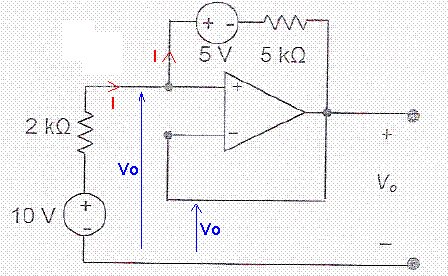

amplificateur operationel

i = (10 - Vo)/2000
i = (Vo - 5 - Vo)/5000 = -0,001

(10-Vo)/2000 = -0,001
10-Vo = -2
Vo = 12 V

Sauf distraction.

Posté par re : amplificateur operationel 01-03-09 à 21:34

ici Vn=Vp=V0 non?
puisqu'on a le court circuit?

Posté par re : amplificateur operationel 01-03-09 à 22:39

Oui, c'est exact v⁺ = v^- = V₀
Et je suis d'accord avec la valeur trouvée par J-P : V₀ = 12 V
