Bonjour.

Ayant en projet de fin d'année un convertisseur analogique/numérique, je suis bloqué à la partie de l'amplificateur de Puissance (Dernière Partie).

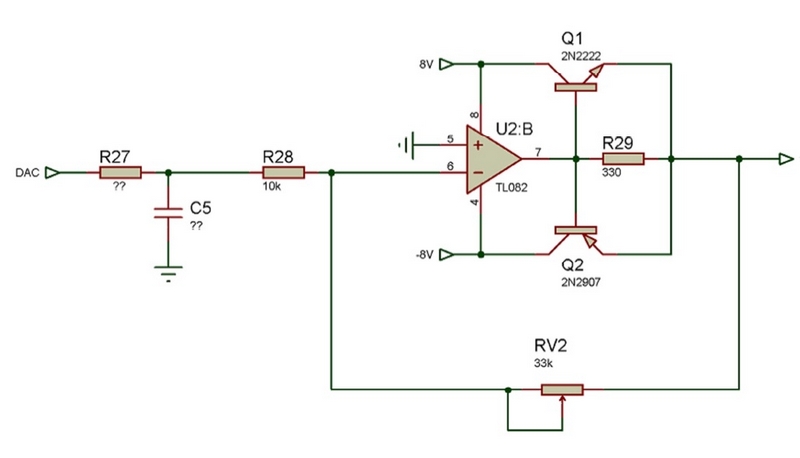

En pièces jointes le montage de l'amplificateur de puissance.

Je dois trouver les valeurs de R27 et C5.
Le DAC nous envoie une tension maximum égale à 1V (qui venait d'une sortie Arduino 8bits).
R27/C5 forment un filtre passe-bas permettant d'augmenter la qualité de notre signal et de lisser les discontinuités.

L'adaptation d'impédance se fait-elle correctement entre l'étage filtre et l'étage amplificateur ?

Pour l'étage filtre, nous avons Ze = R27 + 1/jC5w  et Zs = R28
La fréquence de coupure du filtre est de 1/2piR27C5 MAIS apparemment il s'agirait de 1/piR27C5 mais pourquoi ? D'où vient le coefficient 2 ?

Et voilà où je bloque, comment calculer l'impédance de l'étage ampli ?
J'ai pu voir sur le net que l'impédance de sortie doit être faible, j'en suppose qu'il s'agit de R29 (permettant aussi de lisser notre signal de sortie pour éviter les grésillements). Mais l'entrée ?
De plus, il faut répondre à la question au final..
