Un ampificateur opérationnel permet d'obtenir ce résultat.

L'amplificateur étant bouclé par une résistance R connectée entre sa sortie et son entrée - , son entrée + étant reliée à

la masse, si on injecte un courant i dans l'entrée -, on obtient à la sortie une tension V = Ri.

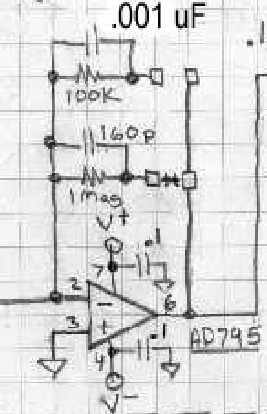

Oui le montage convertisseur courant/tension permet d'obtenir ce resultat, mais voilà le circuit qui me pose problème:



Le composant AD795 est un OAT qui est sensé avoir un courant AC en entrée, et une tension qui lui est proportionnelle en sortie.

Est-ce possible à partir de ce schéma et y'a t'il un moyen de le simplifier ?

Merci encore de prendre le temps de me répondre


édit Océane : image placée sur le serveur de l', merci d'en faire autant la prochaine fois

en fait je me suis trompé, le AD795 n'est pas un OTA et le circuit que j'ai donné ne correspond pas du tout!

Par contre, quelqu'un peut-il me dire comment former un filtre passe bas à partir d'un OTA ?

Qu'entends-tu par OTA ou OAT ?
Un ampli à transconductance ? Comme le CLC400 ou CLC300 par exemple ?

oui il me semble que c'est ça: Operationnal Transconductance Amplifier

Oui, OK...
Je me suis intéressé à ces amplis lorsqu'ils sont sortis. Cela commence à faire pas mal de temps...
Le plus simple, à mon avis, pour faire un filtre passe-bas avec un ampli à transconductance, est d'utiliser une structure de Sallen-Kay.
La principale caractéristique des amplis à transconductance (appelés aussi transimpédance) est la bande passante qui est indépendante du gain (contrairement à un ampli op classique). l'impédance sur l'entrée " - " est très faible également.
