Bonjour,
Tu as 2 diviseurs de tension:
V+=10R₂/(R₁+R₂)
V-=10R₄/(R₃+R₄)

Pourquoi tu peux dire que V+ est au borne de R2 et diviser le tout sur R1 + R2
et V- au borne de R4 et le tout sur R3+R4 ?

Je pensais que c'était partie du haut qui concernait V+ Donc que V+ = (10/R1 + 10/R3) / (1/R1 + 1/R2)
J'ai appliqué à l'autre.

Je veux juste e tu me dise pourquoi cette branche pour V+ et l'autre pour V- ? Merci

Re,

Avec ta méthode je trouve V+ = 0.90909090 V et V- = 5 V

et moi je trouve 10V et -10V

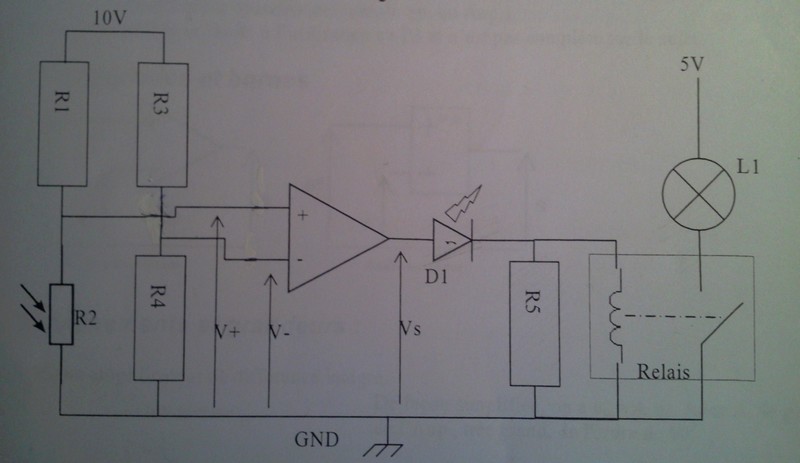

D'après ton schéma, quand on part du 10V côté gauche, on traverse R1, puis c'est le point V+ et enfin on traverse R2 pour aller à la masse.
I=10/(R₁+R₂) V+=R₂I=10R₂/(R₁+R₂). C'est le diviseur de tension.
Même raisonnement pour V- dans la branche de droite avec R₃ et R₄.
Non?

V+ dépend de R2 qui dépend de l'éclairage.
Dans la nuit, V+=101000/15006,67V
En plein jour, V+=1050/550=0,9V
V- vaut bien 5V.

Comment trouves-tu 10V et -10V?

Je Vois d'accord, donc je suis d'accord avec ton raisonnement.

Je dirais juste que je dois pas avoir une super calculette, je peut pas faire les puissance et tout ça. Sinon pour trouver VS à par dire que c'est Vsat+ quand V+>V- donc quand il fait nuit (d'après les valeurs)
et Vsat- quand V+ < V- donc quand il fait jour

Mais j'ai pas les valeurs de Vsat+ et Vsat- ? Donc comment à partir de cela déterminer VS

Je pense avoir trouvé pour la question suivante, on a juste besoin d'une loi d'ohm ?

Dans mon exercice j'ai Vsat + = environs 10 V et Vsat- = environ -10V mais c'est combiné avec un autre schéma donc je sais pas si je peut l'utiliser dans cette partie.. Même si se serait cohérent.

Enfin, Pour la dernière question, j'ai I = U / R mais je prend la somme (R1 + R2 + R3 + R4) qui se trouve avant la diode ?

Vsat c'est à peu près la tension d'alimentation du montage.
La diode, elle n'a rien à faire avec R1, R2, R3 et R4.
Elle est alimentée par +/- 10V.
Un indice: la diode ne conduit que dans une sens...

un sens

Bonjour,

Donc je prend R5 ?

Ben oui!

Merci beaucoup pour ton aide

Passe une très bonne Journée

Qu'as-tu trouvé?
