boujour bien voila mon exo.
un circuit se compose de deux generateur G1( 120v;1 ohm) G2(135v;2 ohm) et d'un resistore (r=6 ohm) qui evolue en parralelle.
1) calculer les intensites des courantsdans les different branche du circuit.
2)le generateur se comporte-il comme un generateur ou un recepteur?faire le bilan energetique de ce cicuit.
bien je vous remerci de votre aide.

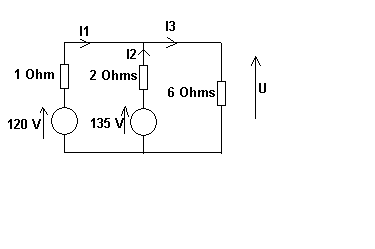

Pour autant que le circuit soit bien celui que j'ai dessiné (ton énoncé peut être interprété de plusieurs façons quant au branchement des générateurs).
1)
U = 6.I3
U = 120 - 1.I1
U = 135 - 2.I2
I1 + I2 = I3
On résout ce système et on trouve:
I1 = 7,5 A
I2 = 11,25 A
I3 = 18,75 A
U = 112,5 V
-----
2)
G1 et G2 travaillent tous les 2 en générateurs étant donné le sens des courants I1 et I2.
Puissance électrique de G1: P'1 = 120 * 7,5 = 900 watts.
Puissance perdue par effet Joule dans G1: P''1 = 1*7,5² = 56,25 W
Puissance utile fournie par G1: P1 = P'1 - P''1 = 843,75 W
Puissance électrique de G2: P'2 = 135 * 11,25 = 1518,75 watts.
Puissance perdue par effet Joule dans G2: P''2 = 2*11,25² = 253,125 W
Puissance utile fournie par G2: P2 = P'2 - P''2 = 1265,625 W
Puissance dissipée par effet Joule dans la résistance de 6 Ohms: P = 6*18,75² = 2109,375 W
-----
Sauf distraction.
