Adaptation ligne HF

Posté par
PABX 29-01-19 à 22:09

Bonsoir,

J'aurais besoins de conseils sur le calcul d'impédance d'entrée Z0 sur une ligne HF, ci-dessous:

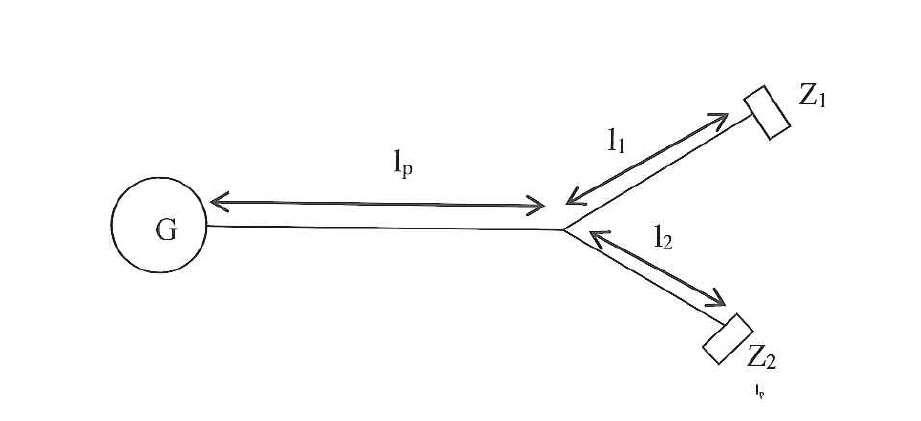

Adaptation ligne HF

On fixe
$l_{p}=\frac{\lambda }{4}  ; l_{1}=\frac{\lambda }{2} ; l_{2}=\frac{\lambda }{2} ; Z_{1}=Z_{R} ; Z_{2}=0$

J'ai l'habitude de résoudre ce genre de problèmes avec abaque de Smith.

l1 étant un tronçon de   $\frac{\lambda }{2}$ on retrouve : $Z_{1}=Z_{R}$ à l'entrée du tronçon   $\frac{\lambda }{2}$

l2 étant un tronçon de   $\frac{\lambda }{1}$
on retrouve : $Z_{2}=0$ à l'entrée du tronçon   $\frac{\lambda }{2}$

Donc en sommant les deux je me retrouve avec une impédance nulle Z=0

qui ramenée à la charge par la formule du tronçon de $\frac{\lambda }{4}$ :
$Z_{0}=\frac{Zc²}{Z}=\infty$

Ma démarche est-elle cohérente ?

Merci d'avance pour vos réponses!
