Bonjour, j'aimerais solliciter votre aide pour cette exercice. Je n'arrive pas à le finir, j'ai l'impression qu'une donnée manque...je sais pas. Merci d'avance !
Voici l'énoncé

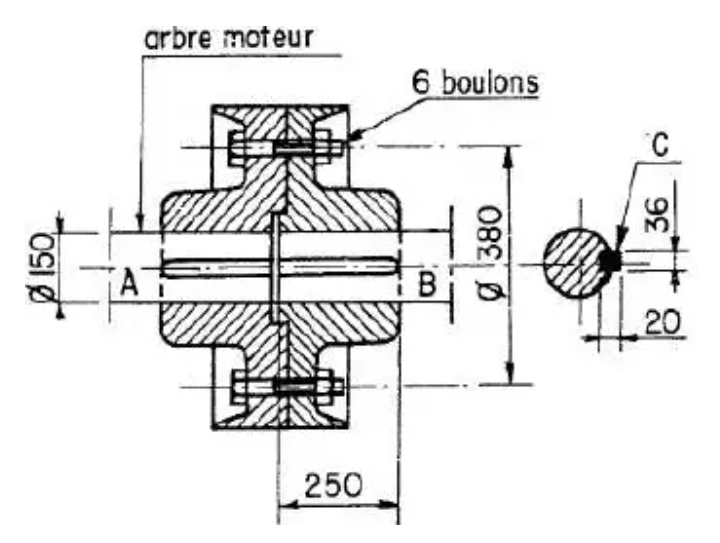

Un arbre A transmet un couple de 14000 Nm à un arbre B par l'intermédiaire d'un manchon d'accouplement à plateaux dont les boulons sont répartis sur une circonférence de diamètre 380 mm. On admet que ces boulons se comportent comme de simples broches sollicitées au cisaillement (les deux plateaux du manchon tendent, en effet, à tourner l'un par rapport à l'autre). On adoptera une résistance pratique adm = 20 N/mm²
a) Calculer l'effort tranchant qui tend à cisailler chaque boulon;
b) Déterminer son diamètre.
c) Quel est l'effort tranchant qui sollicite la clavette C? En déduire la contrainte tangentielle correspondante;
d) Que vaut la pression de matage au niveau de clavette?
