A.O - Exercice (10 min)

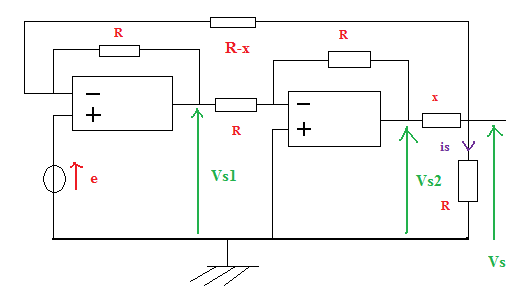

Bonjour, j'aurais besoin d'aide pour un circuit comprenant deux A.O idéaux et fonctionnant en régime linéaire. Il s'agit d'un convertisseur tension-courant (R-x) et x sont des résistances couplées (leur somme reste constante, égale à R).
1. Quelle relation simple existe-t-il entre Vs1 et Vs2 ?
2. Exprimer is en fonction des résistances et e.
A.N : R = 1,0 kohms, x = 100 ohms et is = -15 mA. Calculer e.
1. En utilisant le th. de Millman :
V+ = V-
Or V+ = 0
d'où
soit Vs1 = -Vs2
2. C'est là que ça se gate...
As-tu essayé Millman sur l'entrée inverseuse du premier A.O. (= ...) et sur la sortie du montage (
= ...) ?
Je peux le faire en direct :
Th. de Millman pour le premier A.O :
et V+ = e d'où
Th. de Millman pour le deuxième A.O :
c'est ça ?
Merci donaldos.
Avec un peu d'aide, cela me paraît beaucoup + simple maintenant
Une dernière chose :

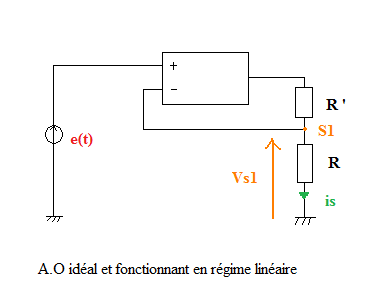

Si je considère le circuit ci-dessous. e(t) est alternative sinusoïdale de pulsation
0.
Quelle est la pulsation de la tension Vs1 ?
Je pense que Vs1 = R.is
donc Vs est de même pulsation que is donc 0. Est-ce correct ?
