Bonjour,

Alors, quelles sont tes premières réponses ? Ou quelles sont tes difficultés ?

Ben comme dit avant je suis bloqué aux premieres questions...

Pour le 1 :
je sais que rendement = énergie utile / énergie dissipée mais ça ne m'avance pas plus...

Pour le 2 :
U = E - rI mais la aussi ça ne m'avance a rien
ou avec les résistance u = ri mais je ne connais pas U donc encore un coup dans le vent.

Quelle est la puissance totale reçue par le moteur ? Ou, c'est la même, quelle est la puissance fournie par le circuit électrique à ce moteur ?

Pelec = u * I = 12 * 0.2 = 2.4 W
je ne vois pas ou tu veux en venir

Bravo !
Voilà la puissance totale reçue par le moteur. Que dit l'énoncé de cette puissance ? Comment se répartit-elle ?

a oui si c'est bon merci

soit x la puissance dissipée par l'effet joule

75 % = 2.4 / x  >> x = 75 % /2.4 = 0.3125 W

ensuite 2/ quelle est la puissance mécanique ? c'est 2.4 W c'est ça ?

3/ je ne sais pas ce qu'est l'arbre du moteur..

L'intérêt d'un moteur c'est de produire une puissance mécanique.

Le rendement d'un moteur c'est (puissance utile) / (puissance consommée)

La puissance consommée est 2,4 watts
quelle est la puissance utile ?
quelle est la puissance perdue ? Comment est-elle perdue ?

la puissance perdue est perdue par effet joule (pjoule = R.I² ou pjoule = U. I)

la puissance utile est  U/E
Je suis complétement paumé dans toutes ces histoires..

Alors c'est le moment d'essayer de bien comprendre (et sans doute de ne pas chercher à se rattraper à toutes les "formules" qui passent à portée de main).

La puissance reçue par le moteur est de 2,4 watts. Ce moteur a un rendement de 75 %. Quelle est la puissance mécanique qu'il délivre ?

Il délivre 75 % de 2.4 W donc 1,8 W

Voilà la réponse à la deuxième question.
On peut aussi répondre, au passage, à la première question maintenant. Quelle est la puissance dissipée par effet Joule ?

oui a force de faire duu compte gouttes je vais y arriver lol

25 % de 2.4 est dissipé donc 0.6 W

3/ Qu'est ce que l'arbre du moteur ? stp

D'accord pour la puissance dissipée par effet Joule : 0,6 watt

L'arbre moteur s'appelle aussi son axe. Si on le bloque on empêche le moteur de tourner.

je répondrai bien non pour la 3/ a) (je sens que je viens de dire une grosse bêtise)

Mais si le moteur tourne plus i = 0 et Wdissipée = 0 donc quand on bloque le moteur il ne fournit plus d'énergie.

Pourquoi serait-ce une bêtise ? Non, ce que tu as dit est juste ; il faut bien préciser.

Quand l'axe (l'arbre) du moteur ne tourne plus il ne fournit plus d'énergie mécanique.

Mais l'énoncé dit qu'il est toujours alimenté par une tension de 12 volts. Donc il y a toujours un courant qui circule dans le moteur. Comme il ne fournit plus d'énergie mécanique toute l'énergie reçue sera transformée en chaleur.

Le moteur est représenté en électricité par une résistance interne et une force contre-électromotrice. En utilisant le résultat de la première question, quelle est la valeur de la résistance interne du moteur (responsable de la dissipation de puissance par effet Joule) ?

donc les 2.4 W partenet en effet joule

U = e - rI la sa me fait penser a la question 1 de m'exo 2 donc je bloque
e il correspond a l'énergie quand I = 0 ??

Oui, les 2,4 W sont dissipés par effet Joule.
Ceci quand le moteur est parcouru par un courant de 200 mA

Quelle est donc la résistance interne du moteur ?

sur ce coup j'ai l'impression d'être c**

12 = 2.4 - r x 0.2
r = 57.6 ohm  sa me parait beaucoup

Exo 1

1)
Puissance absorbée = 12 * 0,2 = 2,4 W
Puissance utile = 0,75 * 2,4 = 1,8 W

Pertes Joule = 2,4 - 1,8 = 0,6 W
---
2)
Puissance mécanique = puissance utile = 1,8 W
---
2)
a/ non

b/
Pertes Joule en fonctionnement normal = 0,6 W = RI² = R*0,2²
R = 0,6/0,2² = 15 Ohms

Si le rotor est calé, on a U = RI -->  12 = 15*I
I = 12/15 = 0,8 A

c/
P Joule = RI² = 15 * 0,8² = 9,6 W

Conclusion : cela va chauffer dangereusement pour le moteur.
-----

Merci pour ces réponses rapides.

Pour le 2 :

Je suis bloqué sur la question 1, je ne vois pas quelle formule je dois appliqué

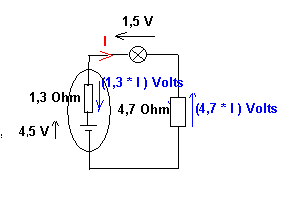

1)


Equation de la maille:

4,5 - 1,3 I - 1,5 - 4,7 I = 0

3 - 6I = 0
I = 3/6 = 0,5 A
-----
2)

P1 = U*I = 1,5 * 0,5 = 0,75 W
-----
3)

P2 = R.I² = 4,7 * 0,5² = 1,175 W
-----
5)

P1 + P2 = 0,75 + 1,175 = 1,925 W

Energie en 10 min (600 s) :
E = 1,925 * 600 = 1155 J
-----
6)

Puiisance chimique fournie par la pile = E*I = 4,5 * 0,5 = 2,25 W

Rendement de la pile = 1,925/2,25 = 0,856 soit 85,6 %
-----
Ne te contente pas de recopier. Il faut comprendre ce que j'ai fait et savoir le refeire.

Sauf distraction.

refaire.

Equation de la maille: 4,5 - 1,3 I - 1,5 - 4,7 I = 0

La je ne suis pas trop le raisonnement pourquoi c'est égal à 0 ?

Il ya juste la 1 que je pige pas ...

et pourquoi tu ne multiple pas la tension de la lampe avec I alors que pour la pile et la résistance tu multiplies ?

La somme des TENSIONS dans une maille est égale à 0.

Pourquoi tu a mis I alors ? Qu'est ce qu'une maille ?

Merci

Là, je ne peux plus grand chose pour toi.

Il y a un minimum de connaissances à avoir avant d'aborder ces problèmes élémentaires.

Plonge vite dans tes cours.

OK je vais chercher dans mes cours merci encore

OK c'est bon j'ai compris tu as utiliser la relation u = ri et tu as additionné le tout qui fait 0
