Fiche de physique - chimie
> >

Exercice d'application sur les Lentilles, foyers et Images

Partager :
On veut observer l'image d'un objet réel AB à travers une lentille convergente L, dont la distance focale est :
f = 25 mm



1. Donnez les caractéristiques d'une lentille convergente.

2. Calculez sa vergence.

3. Faire un schéma complet de construction de l'image A'B' de l'objet AB.

4. Recopiez le texte suivant en retirant les mots qui ne conviennent pas.

5. L'image A'B' est réelle/virtuelle, de même dimension/de dimension différente que l'objet AB, de même sens/de sens inversé par rapport à l'objet AB, située à droite/à gauche du foyer image F'.



Correction de l'exercice d'application :


1. Une lentille convergente a une partie centrale plus épaisse que ses bords. On l'appelle aussi une lentille à bords minces. Elle transforme un faisceau cylindrique en un faisceau convergent.

2. C = 1 / f soit C = 1 / (0,025) = 40 dioptries. On a converti 25 mm en mètre.

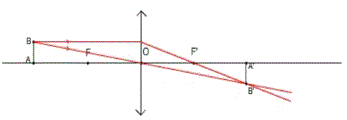

3. Comme l'objet est réel, il est situé avant le foyer principal objet F et il faut tracer: OF= OF'=25 mm. Puis on trace les deux rayons lumineux caractéristiques: celui qui passe par le centre optique O et celui qui est parallèle à l'axe optique. Au point d'intersection de ces deux rayons, on place le point B'.
4.
Lentilles, Foyers et Images : Exercice d'application : image 1


5. L'image A'B' est réelle, de même dimension que l'objet AB, de sens inversé par rapport à l'objet AB, située à droite du foyer image F'.
