Bonjour,
L'énoncé de l'exercice est en pièce jointe.

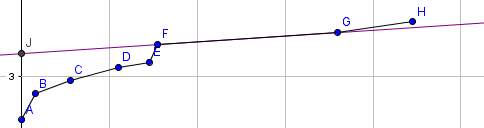

1) Étant donné que U = rI + E', on relie les point représentatifs des données : (voir images Geogebra)
2) Graphiquement, le domaine linéaire semble se situer entre F et G.
3) D'après la formule précédente, on a : E' = U / (RI) et r = (yG - yF) / (xG - xF).
AN : r = (3,5 - 3,36) / ( 72 - 31)
r = 3.10^-3 Ω.
On déduit graphiquement la valeur de E' en traçant le point d'intersection J entre la droite passant par le domaine linéaire et l'axe des ordonnées.
Ainsi, E' = 3,26 V.
Vérification : yF = 3.10^-3 * 31 + 3,36 = 3,353 soit 3,6 V au dixième près.
Est-ce correct ?
Bonne journée,
Sakura.
** énoncé effacé ; tableau laissé **
Edit Coll : si tu veux de l'aide, merci de faire l'effort de recopier ton énoncé sur le forum
Bonjour,

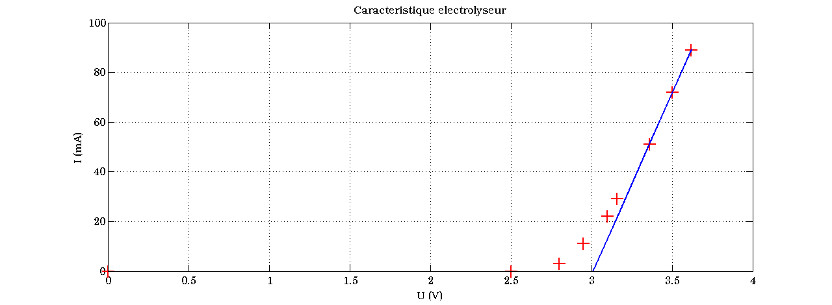

Voici la caractéristique que j'obtiens. Il est assez difficile de déterminer avec précision le domaine linéaire : pas assez de mesures. Je me limite aux trois derniers points.
Dans le domaine linéaire : I=(U-E')/r ;
E' est l'abscisse de l'intersection de la droite avec l'axe horizontal : E' voisin de 3,0V
Si on calcule le coefficient directeur de la droite passant par les points (0A , 3V) et le point (0,072A , 3,5V) on obtient : g = 0,072/0,5 = 0,144S ;
d'où la résistance interne :
r = 1/0,144 = 6,9
