Thyristor SOS !
Bonjour tout le monde !
Je suis bloqué dès le début de mon devoirs .... x)
Énoncé : On alimente un fer à repasser de risistance R=100 ohm par le dispositif de la figure ci dessous.
La tension d'alimentation "e" est sinusoïdale, de valeur efficace E=220V et de période T. Le thyristor T1 est amorcé de manière périodique à l'instant t0 de l'alternance positive de "e"; le thyristor T2 à l'instant t0+T/2. On suppose les thyristor parfaits.
Voici les questions ou je ne comprend pas ... :
1°Pour quelle valeur de t0 la valeur efficace de "uc" est elle maximale ?
2°Pour quelle valeur de t0 la valeur efficace de "uc" est elle minimale ?
3°Quelles peuvent être les tensions inverses maximales supportées par les thyristors ?
Et surtout, si vous avez la réponse expliquez moi s'il vous plait car l'exercice est encore long! Je vous remercie d'avance

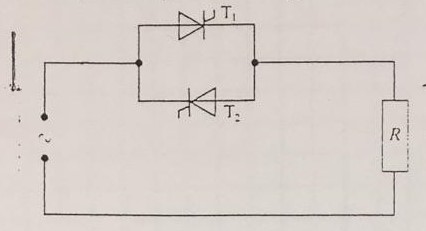

Voici le schéma du montage :
1)
Si to = 0, T1 est conducteur sur l'entièreté des alternances positives de e et T2 est conducteur sur l'entièreté des alternances négatives de e.
--> la tension e est appliquée en permanence sur la charge R, la tension efficace sur R est donc maximale.
2)
Si to = T/2, On tente d'enclencher T1 lorsque la tension s'inverse à ses bornes ... Et donc T1 ne peut pas s'enclencher, il reste bloqué.
Pareillement pour T2, on tente d'enclencher T2 lorsque la tension s'inverse à ses bornes ... Et donc T2 ne peut pas s'enclencher, il reste bloqué.
--> la tension aux bornes de R est nulle en permanence, la tension efficace sur R est donc minimale (puisque nulle).
3)
Lorsque les 2 thyristors sont bloqués, ils ont à leurs bornes la tension e.
La valeur crête de e est 220 * racineCarrée(2) = 311 volts.
Les tensions inverses maximales supportées par les thyristors sont donc de 311 volts.
Recopier sans comprendre est inutile.
Sauf distraction.
Bonjour,
t0 est le temps qui s'écoule entre le début de l'alternance positive et la commande du thyristor. Il faut le supposer compris entre 0 et T/2.
Aaaaah ! J'ai compris, en plus de nous sauver la mise vous êtes de parfait pédagogue Merci à vous !!
