Bonjour,
qu'est ce qu'une source de courant?
est-ce un générateur sans résistance interne?
sinon comment différencier un générateur de tension d'une source de courant?
Merci d'avance!
Bonjour ,
un générateur de courant idéal possède une résistance interne infinie . Un générateur de courant non idéal possède une très grande résistance interne qu'on représente sur un schéma équivalent en parallèle avec la source de courant idéale .
Un générateur de tension possède une faible résistance interne représentée en série avec la source de tension supposée idéale .
Cordialement
Un générateur idéal de tension produit une tension (sa force électromotrice) indépendante du courant qui le traverse.
Un générateur idéal de courant produit un courant d'intensité indépendante de la tension à ses bornes (son courant électromoteur).

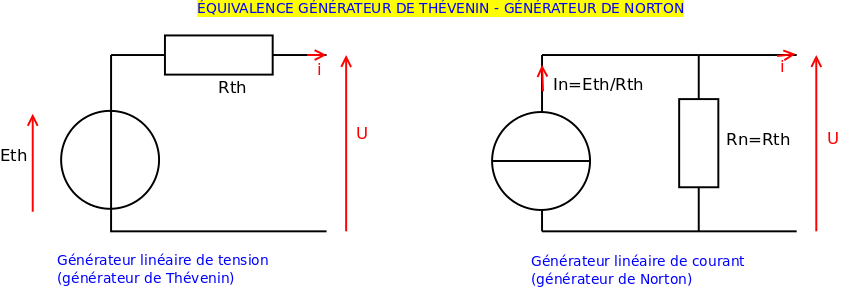

De nombreux générateurs réels (pas tous...) sont des générateurs linéaires : la tension entre leurs deux bornes est une fonction affine de l'intensité du courant qu'ils débitent. On peut les modéliser au choix par un générateur idéal de tension en série avec une résistance interne (modélisation dite de " Thévenin") ou par un générateur idéal de courant en parallèle avec une résistance interne (modélisation de "Norton"). Voici les schémas correspondants; Les deux résistances sont les mêmes dans les deux représentations. Le courant électromoteur du générateur de Norton est le courant de court-circuit du générateur de Thévenin équivalent.
Tout cela doit t'être démontré en cours...
faire le circuit equivalent de thévenin permet alors de déterminer la resistance interne de la source?
Bonjour
La tentions aux bornes d'un générateur de courant idéal est nulle?
Vanoise je n'ai pas d'exemple concret tout de suite... Merci pour ton aide....
